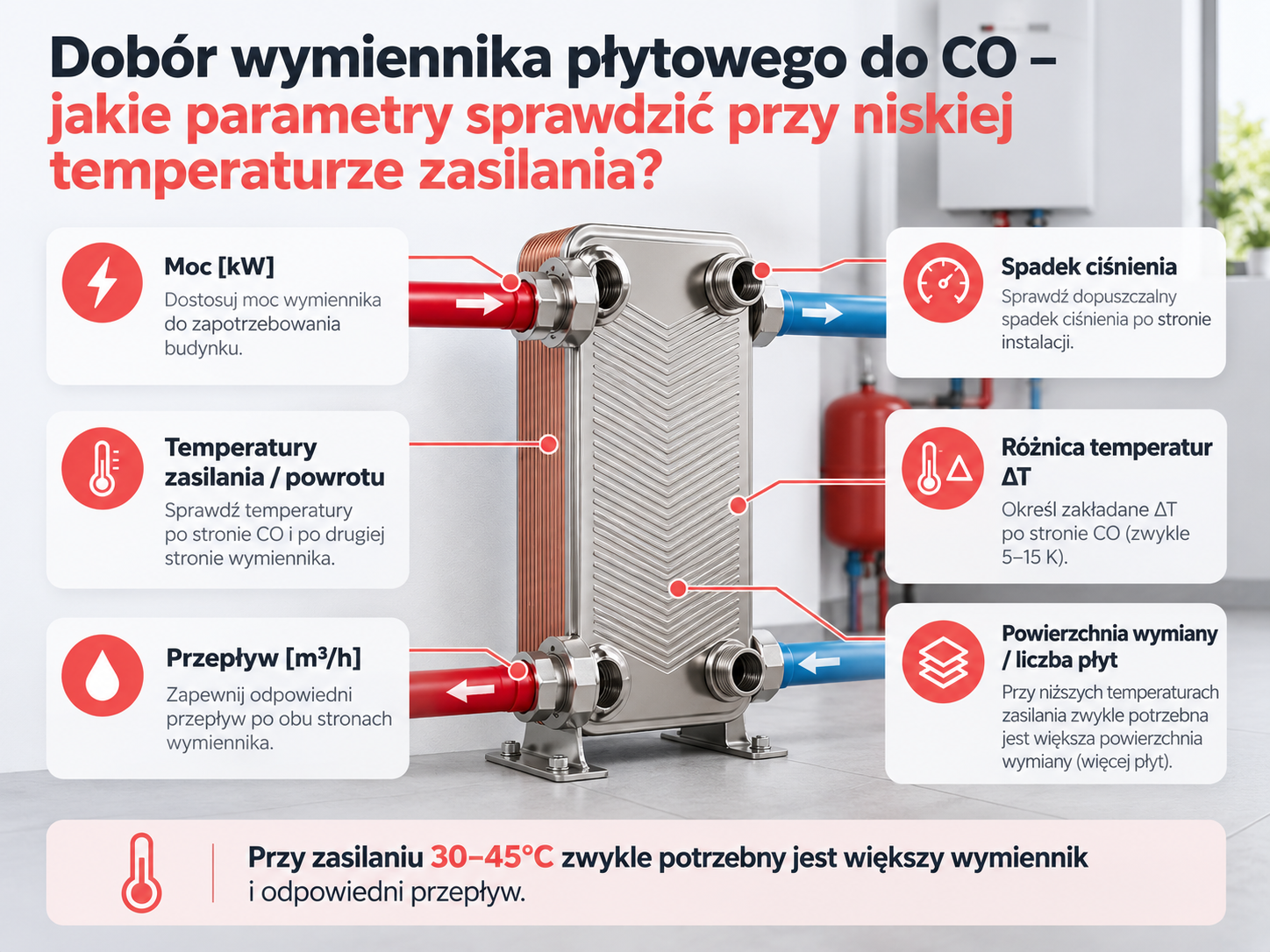

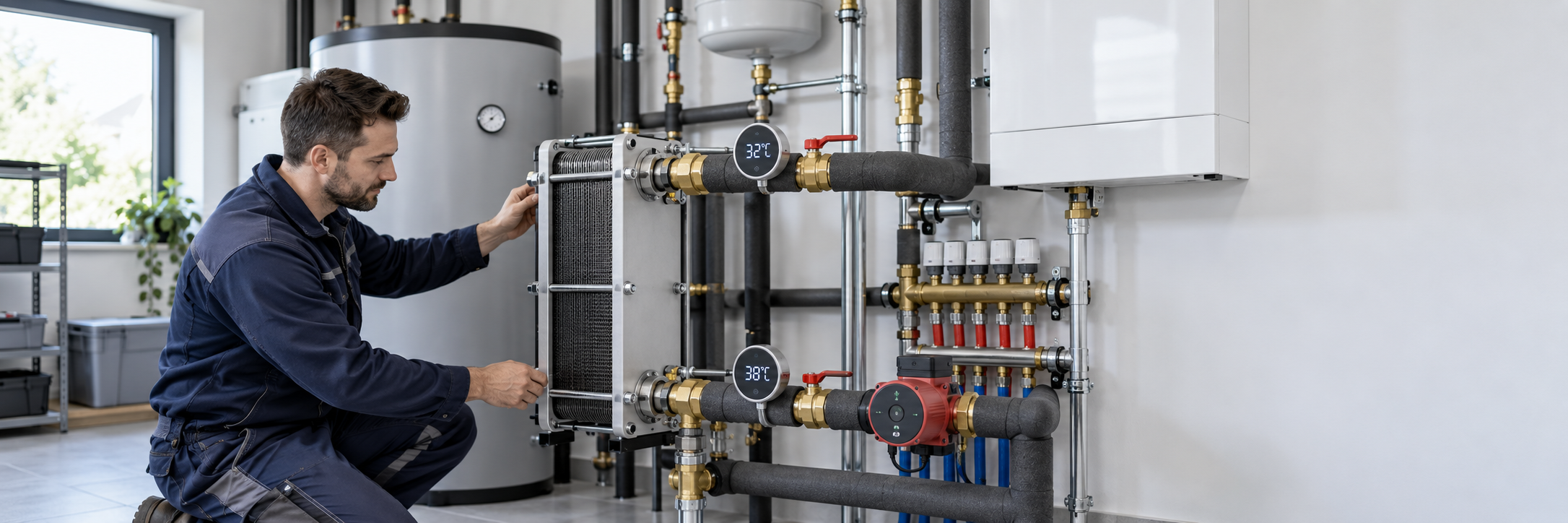

Dobór wymiennika płytowego do CO – jakie parametry sprawdzić przy niskiej temperaturze zasilania?

W instalacji niskotemperaturowej trzeba szczególnie uważać na różnicę temperatur między obiegami. Jeżeli wymiennik ma przekazać ciepło przy niewielkim odstępie między temperaturą źródła a temperaturą zasilania odbiorników, jego dobór staje się bardziej wymagający. Duża liczba kilowatów w nazwie produktu nie zastępuje obliczenia dla konkretnego układu.

Poniżej przechodzimy od danych instalacji do sprawdzenia propozycji zakupowej. Przykład dla 10 kW pokazuje, dlaczego dwa układy o tej samej mocy i takim samym przepływie mogą potrzebować różnych wymienników. To przykład obliczeniowy, a nie opis realizacji ani rekomendacja konkretnego modelu.

Dlaczego moc wymiennika płytowego w kW nie wystarcza do zakupu?

Wymiennik nie wytwarza ciepła. Przekazuje je z jednego medium do drugiego przez powierzchnię płyt. Jego rzeczywista wydajność zależy więc od temperatur i przepływu po obu stronach, właściwości cieczy oraz konstrukcji urządzenia. Ten sam model może przekazać różne moce w różnych warunkach pracy.

Porównajmy dwa pytania zadane sprzedawcy: „Potrzebuję wymiennika 10 kW” oraz „Potrzebuję przekazać 10 kW z wody 40/35°C do wody 30/35°C, przy określonym dopuszczalnym spadku ciśnienia”. Pierwsze określa tylko ilość energii przekazywanej w jednostce czasu. Drugie zaczyna opisywać rzeczywiste zadanie urządzenia. Do pełnego doboru nadal potrzebne są dane hydrauliczne i eksploatacyjne.

Moc podana w tytule oferty jest użyteczna dopiero razem z warunkami, dla których została określona. Jeżeli opis nie zawiera temperatur, przepływów i informacji o medium, poproś o kartę techniczną lub wynik doboru. Nie zakładaj, że wymiennik opisany jako odpowiedni do kotła wysokotemperaturowego zapewni taką samą moc przy znacznie chłodniejszej wodzie.

To szczególnie istotne, gdy źródłem są pompy ciepła. W takim układzie projektant zwykle dąży do utrzymania możliwie niskiej temperatury zasilania, zgodnej z potrzebami odbiorników. Konieczność jej podniesienia tylko po to, aby pokonać zbyt duży odstęp temperatur na wymienniku, może pogorszyć efektywność źródła. Skalę tej zmiany należy ocenić dla konkretnej pompy i warunków pracy.

Najprostsza zasada zakupowa brzmi: porównuj urządzenia dla tego samego zadania. Zestawienie jednej oferty opisanej dla gorącej wody kotłowej z drugą policzoną dla instalacji niskotemperaturowej nie mówi jeszcze, który model będzie lepszy w Twoim domu.

Jak określić moc potrzebną po stronie instalacji CO?

Punktem wyjścia jest ilość ciepła, którą wymiennik ma rzeczywiście przekazać między rozdzielonymi obiegami. Nie zawsze odpowiada ona mocy zapisanej w nazwie źródła ciepła. Pompa o określonej mocy nominalnej pracuje w zmiennych warunkach, a jej wydajność zależy m.in. od temperatury źródła dolnego i temperatury wody grzewczej.

Załóżmy, że wymiennik obsługuje wyłącznie część budynku. Wtedy dobór na pełną moc urządzenia grzewczego może nie wynikać z potrzeb tego obiegu. Z kolei przy rozdzieleniu całego obiegu źródła trzeba sprawdzić, jaką moc powinien przenieść wymiennik w punktach pracy przewidzianych w projekcie. Inna sytuacja występuje, gdy układ ma obsługiwać także dodatkowe zadanie, np. ładowanie zbiornika.

Przed doborem ustal trzy rzeczy:

• Zakres obsługi: cały budynek, wydzielona część instalacji czy konkretny odbiornik.
• Wymaganą moc: wartość wynikającą z projektu i sposobu pracy układu.
• Warunki jej przekazania: temperatury i przepływy w chwili, gdy ta moc jest potrzebna.

Zapas nie powinien być przypadkowym mnożnikiem, np. automatycznym podwojeniem mocy. Większy model może pomóc osiągnąć mały odstęp temperatur lub ograniczyć opory przepływu, ale te korzyści trzeba potwierdzić obliczeniami. Dopłata wyłącznie za większą liczbę kilowatów w opisie nie gwarantuje rozwiązania problemu.

Przy modernizacji sprawdź też temperaturę potrzebną odbiornikom. Jeżeli grzejniki wymagają wyższej temperatury wody, wymiennik nie sprawi, że zaczną oddawać projektową moc przy dowolnie niskim zasilaniu. Najpierw określa się wymagania instalacji, a następnie dobiera element przekazujący do niej ciepło.

Cztery temperatury potrzebne do doboru wymiennika płytowego do CO

Zapis „instalacja pracuje na 35°C” jest niepełny. Nie mówi, czy chodzi o temperaturę wyjścia ze źródła, zasilania ogrzewania czy powrotu. Do obliczeń trzeba przyporządkować temperatury do czterech króćców wymiennika. W dalszej części stronę oddającą ciepło nazywamy gorącą, a odbierającą ciepło – zimną, nawet gdy obie pracują w niewysokich temperaturach.

W przykładzie źródło oddaje ciepło przy spadku temperatury wody o 5 K, a instalacja odbiera je przy wzroście o 5 K. Różnica temperatur wyrażona w kelwinach ma tę samą wartość liczbową co różnica w stopniach Celsjusza: zmiana z 40°C do 35°C to 5 K.

Tak zapisane dane eliminują częstą niejasność: temperatura 35°C występuje tu w dwóch różnych miejscach. Jest temperaturą powrotu do źródła i jednocześnie zasilania odbiorników. Nie oznacza to zerowej różnicy temperatur między mediami na całej powierzchni wymiennika.

Jeżeli odbiornikiem jest wodne ogrzewanie podłogowe, potrzebne temperatury zasilania i powrotu powinny wynikać z projektu jego pętli, obciążenia pomieszczeń i przyjętych przepływów. Wartości 35/30°C są w tym artykule założeniem do obliczeń, a nie uniwersalnym ustawieniem dla każdej podłogówki.

Gdy znasz tylko dwie temperatury, nie uzupełniaj pozostałych na podstawie przypadkowej tabeli z internetu. Ustal je z projektantem lub osobą wykonującą dobór. Brakujący parametr wpływa zarówno na wymaganą powierzchnię wymiany, jak i na przepływ cieczy.

Mała różnica temperatur między obiegami: dlaczego utrudnia dobór?

Ciepło przepływa dzięki różnicy temperatur między mediami. Przy tej samej wymaganej mocy mniejsza różnica oznacza bardziej wymagające warunki wymiany. Znaczenie ma nie tylko temperatura na wejściu do źródłowego obiegu, lecz również rozkład temperatur na całej drodze przepływu.

W wymienniku pracującym przeciwprądowo porównuje się temperatury mediów na odpowiadających sobie końcach: wejście strony gorącej z wyjściem zimnej oraz wyjście strony gorącej z wejściem zimnej. Na tej podstawie można wyznaczyć średnią logarytmiczną różnicę temperatur. Gdy obie końcowe różnice są jednakowe, średnia przyjmuje tę samą wartość.

Praktyczne pytanie brzmi: o ile cieplejsza musi być woda od źródła, aby po drugiej stronie uzyskać wymagane zasilanie? Odpowiedź nie jest stałą „stratą wymiennika”. Zależy od obciążenia, przepływów i wybranego urządzenia. Nie należy traktować odstępu temperatur tak, jakby cała odpowiadająca mu energia znikała z instalacji.

Nie da się uzyskać skończonej mocy przy zerowej różnicy temperatur między mediami na całej powierzchni wymiany. Dlatego założenie identycznej temperatury zasilania przed wymiennikiem i za nim wymaga weryfikacji. Projekt powinien określać realny odstęp, który wybrany model osiągnie w danym punkcie pracy.

Nie istnieje jednak jedna poprawna wartość tego odstępu dla wszystkich domów. Mniejszy odstęp może przemawiać za większą powierzchnią wymiany, ale decyzja wymaga porównania kosztu urządzenia, warunków hydraulicznych i wpływu temperatury źródła na eksploatację. Najtańszy wymiennik przy zakupie nie musi zapewniać najkorzystniejszych warunków dla całego układu.

Jak obliczyć przepływ przez wymiennik płytowy?

Do orientacyjnych obliczeń dla wody można zastosować zależność: moc [kW] ≈ 1,163 × przepływ [m³/h] × różnica temperatur [K]. Współczynnik wynika z przybliżonych właściwości wody. Dla dokładnego doboru producent uwzględnia właściwości medium w warunkach pracy.

Po przekształceniu: przepływ [m³/h] ≈ moc [kW] / (1,163 × różnica temperatur [K]). Ważne, aby użyć różnicy między wejściem i wyjściem tego samego obiegu. Nie podstawia się tu odstępu temperatur między dwoma obiegami.

Tabela pokazuje konsekwencję wyboru różnicy temperatur. Dla tej samej mocy mniejsza zmiana temperatury cieczy wymaga większego przepływu. Nie oznacza to, że można dowolnie przełączyć instalację na 10 K, aby zastosować słabszą pompę obiegową. Wymagania źródła i odbiorników muszą pozostać spełnione.

Przepływ oblicza się oddzielnie dla obu stron. Jeżeli w jednym obiegu woda zmienia temperaturę o 5 K, a w drugim o 10 K, przy tej samej przekazywanej mocy ich wymagane przepływy objętościowe będą różne. Równość przepływów w przykładzie 10 kW wynika z przyjęcia takiego samego medium i takiej samej zmiany temperatury.

Przy roztworze glikolu nie przenoś wyniku dla wody bez korekty. Potrzebne są rodzaj płynu, jego stężenie i temperatura pracy. Zmieniają się pojemność cieplna, gęstość oraz lepkość, a więc również obliczenia przepływu i oporów hydraulicznych. Sam dopisek „glikol” w zapytaniu jest za mało precyzyjny.

Przykład doboru: instalacja 10 kW i dwa różne odstępy temperatur

Przyjmijmy hipotetyczny układ z wodą po obu stronach, pracą ustaloną i pomijalnymi stratami ciepła do otoczenia. Wymiennik ma przekazać 10 kW do odbiorników, które potrzebują zasilania 35°C i oddają wodę o temperaturze 30°C. Sprawdzamy dwa warianty temperatur po stronie źródła.

W obu wariantach moc i przepływy są takie same. Zmienia się jednak różnica temperatur napędzająca wymianę ciepła: w wariancie A wynosi 5 K, a w B – 2 K. Drugi wariant stawia większe wymagania cieplne wymiennikowi, mimo identycznego zapotrzebowania na 10 kW.

Można to zobaczyć przez wymagany iloczyn współczynnika przenikania ciepła i powierzchni wymiany, oznaczany jako UA. W uproszczeniu moc jest iloczynem UA i średniej różnicy temperatur. Dla wariantu A otrzymujemy 10/5 = 2 kW/K, a dla wariantu B 10/2 = 5 kW/K.

Wymagany iloczyn UA jest w wariancie B 2,5 razy większy. Nie oznacza to automatycznie 2,5 razy większej liczby płyt. Współczynnik przenikania ciepła zmienia się wraz z konstrukcją kanałów, przepływem i właściwościami cieczy. Wynik służy do pokazania skali zmiany warunków, a konkretny model należy dobrać w narzędziu producenta.

Temperatura wyjściowa strony zimnej wynosząca 35°C może w przeciwprądzie być wyższa od temperatury wyjściowej strony gorącej wynoszącej 32°C. Te dwa wyjścia znajdują się na przeciwnych końcach drogi wymiany. W wariancie B na każdym odpowiadającym sobie końcu strona gorąca pozostaje cieplejsza o 2 K.

Wniosek zakupowy jest konkretny: jeśli zależy Ci na wariancie B, poproś o potwierdzenie pracy przy 37/32°C i 30/35°C. Potwierdzenie 10 kW dla wariantu A nie dowodzi jeszcze, że ten sam model zrealizuje wariant B. Zmiana temperatur w założeniach powinna uruchomić ponowne sprawdzenie doboru.

Spadek ciśnienia na wymienniku a dobór pompy obiegowej

Wydajność cieplna jest tylko jedną częścią zadania. Przepływ, dla którego policzono wymiennik, musi zostać osiągnięty w gotowej instalacji. Jeżeli pompa obiegowa nie pokona oporów wymiennika, przewodów i armatury przy wymaganym przepływie, rzeczywiste parametry pracy będą inne niż w obliczeniu.

Spadek ciśnienia należy sprawdzić osobno dla strony źródła i strony odbiorników. Obie mogą mieć inne przepływy, inne płyny i inne dostępne ciśnienie różnicowe. Dobry wynik jednej strony nie rozwiązuje problemu drugiej.

Porównując pompy obiegowe do CO, sprawdzaj charakterystykę pompy i punkt pracy. Maksymalna wysokość podnoszenia z nazwy modelu nie jest ciśnieniem dostępnym przy każdym przepływie. Istotna jest wartość osiągalna przy przepływie wymaganym przez projekt oraz opory całego obsługiwanego obiegu.

W zapytaniu o wymiennik podaj dopuszczalny spadek ciśnienia w kPa lub innej jednoznacznej jednostce. Z kolei wynik doboru powinien wskazywać spadek przy obliczonym przepływie. Sam zapis „małe opory” nie pozwala ocenić, czy urządzenie będzie współpracować z przewidzianą pompą.

Sprawdź również zawory regulacyjne i sposób równoważenia obiegów. Zawór, filtr lub zbyt mały przekrój przewodu może ograniczyć przepływ, choć sam wymiennik został poprawnie dobrany. Obliczenia hydrauliczne powinny obejmować rzeczywistą drogę przepływu, a nie wyłącznie opór jednego urządzenia.

Nie próbuj rozwiązywać każdego problemu przez ustawienie pompy na najwyższy bieg. Najpierw ustal, jaki przepływ jest potrzebny i co go ogranicza. Zwiększenie przepływu wpływa na opory oraz temperatury powrotu, dlatego efekt trzeba ocenić pomiarem i w odniesieniu do projektu.

Jak porównać wymienniki i odczytać wynik doboru?

Porównanie modeli zaczyna się od wspólnych założeń, a następnie obejmuje osiągane temperatury, przepływy i spadki ciśnienia. Dopiero później można sensownie zestawić cenę, gabaryty i sposób podłączenia. Przy przeglądaniu oferty, np. kategorii wymienniki ciepła HEXONIC, potraktuj oznaczenie modelu jako punkt wyjścia do sprawdzenia dokumentacji.

Liczba płyt nie jest samodzielną miarą przydatności do CO. Znaczenie mają również powierzchnia pojedynczej płyty, układ i geometria kanałów, konstrukcja urządzenia oraz parametry pracy. Dwa modele z taką samą liczbą płyt mogą mieć inne właściwości cieplne i hydrauliczne.

Podobnie średnica przyłączy mówi, jak połączyć urządzenie z instalacją, ale nie potwierdza uzyskania wymaganej mocy. Wymiennik z pasującymi króćcami może nadal mieć niewłaściwe opory albo nie zapewniać wymaganych temperatur w danym punkcie pracy.

Przygotuj porównanie co najmniej w następującym zakresie:

• Założenia cieplne: czy oba modele policzono dla tej samej mocy i czterech temperatur?
• Medium: czy użyto tych samych danych wody lub roztworu glikolu?
• Hydraulika: jakie przepływy i spadki ciśnienia występują po każdej stronie?
• Warunki dopuszczalne: jakie są granice ciśnienia i temperatury dla wybranego wykonania?
• Zgodność materiałowa: czy materiały urządzenia odpowiadają składowi cieczy i wymaganiom producenta?
• Montaż i obsługa: czy przewidziano miejsce, izolację i dostęp do czynności serwisowych?

Ciśnienie dopuszczalne i spadek ciśnienia to różne parametry. Pierwsze określa granicę warunków pracy urządzenia. Drugie opisuje opór przepływu i ma znaczenie przy sprawdzaniu pompy. Nie można zastępować jednego drugim.

Poproś o wynik doboru powiązany z dokładnym oznaczeniem zamawianego urządzenia. Jeżeli propozycja handlowa zostanie zamieniona na inny model, nawet o podobnej nazwie lub liczbie płyt, ponownie sprawdź zgodność parametrów. Zachowanie samych gabarytów nie potwierdza równoważności cieplnej.

Montaż i uruchomienie: jak nie stracić efektu poprawnego doboru?

Wynik obliczeń zakłada określone warunki pracy. Po montażu trzeba sprawdzić, czy instalacja je realizuje. Podstawą jest poprawne przyporządkowanie króćców i kierunków przepływu zgodnie z dokumentacją urządzenia. Schemat nie powinien być odtwarzany wyłącznie na podstawie położenia rur w kotłowni.

Drugim krokiem jest przygotowanie instalacji do pracy: płukanie zgodne z wymaganiami systemu, odpowiednia jakość medium, odpowietrzenie i zabezpieczenie przed zanieczyszczeniami. W zależności od projektu wykorzystuje się filtry oraz separatory powietrza i zanieczyszczeń. Ich dobór i lokalizacja powinny uwzględniać oba obiegi.

Zanieczyszczenia i osady mogą pogarszać wymianę ciepła lub zwiększać opory. Jeżeli parametry pogorszyły się po pewnym czasie, nie zakładaj od razu, że wymiennik od początku był za mały. Sprawdź historię przepływów, stan filtrów, odpowietrzenie oraz warunki eksploatacji.

Podczas uruchomienia zanotuj cztery temperatury, przepływy po obu stronach oraz ustawienia pomp. Pomiary porównuj przy możliwie stabilnej pracy i znanym obciążeniu. Odczyt wykonany tuż po starcie źródła albo podczas gwałtownej zmiany pracy odbiorników może nie odpowiadać stanowi, dla którego przygotowano dobór.

Przy ocenie temperatur liczy się również miejsce pomiaru. Czujnik na nieizolowanym odcinku oddalonym od króćca może wskazywać warunki inne niż bezpośrednio przy wymienniku. Wniosek o jego wydajności powinien opierać się na wiarygodnych, porównywalnych odczytach.

Jeżeli po stronie odbiorników nie osiągasz wymaganej temperatury, przejdź kolejno przez trzy pytania: czy źródło dostarcza założoną temperaturę i moc, czy obie strony mają wymagany przepływ oraz czy wymiennik odpowiada zatwierdzonemu doborowi? Taka kolejność pomaga odróżnić problem źródła lub hydrauliki od niewystarczającej powierzchni wymiany.

Lista danych do doboru i wyceny wymiennika płytowego

Dokładne zapytanie skraca porównywanie ofert i ogranicza ryzyko zamówienia modelu policzonego dla innych warunków. Poniższą listę można przesłać projektantowi lub sprzedawcy razem ze schematem instalacji. Brakujące wartości oznacz jako wymagające ustalenia, zamiast wpisywać domyślne liczby.

1. Zastosowanie: które obiegi rozdziela wymiennik i jakie odbiorniki zasila?
2. Moc przekazywana: ile kW ma przenieść w każdym istotnym punkcie pracy?
3. Strona źródła: temperatura na wejściu i wyjściu, medium, jego skład lub stężenie.
4. Strona instalacji: temperatura na wejściu i wyjściu, medium, jego skład lub stężenie.
5. Przepływy: wymagane lub dostępne wartości po obu stronach, z jednostkami.
6. Hydraulika: dopuszczalny spadek ciśnienia po każdej stronie i dane przewidzianych pomp.
7. Warunki graniczne: maksymalne temperatury i ciśnienia oraz inne wymagania projektu.
8. Warunki zabudowy: przyłącza, dostępne miejsce, izolacja i wymagany dostęp serwisowy.
9. Dokument potwierdzający dobór: dokładny model i wyniki cieplne oraz hydrauliczne dla podanych danych.

Przykładowe zapytanie może brzmieć: „Proszę o dobór wymiennika do przekazania 10 kW między obiegami wody. Strona źródła 40/35°C, strona odbiorników 30/35°C. Orientacyjny przepływ po każdej stronie 1,72 m³/h. Dopuszczalne spadki ciśnienia i warunki graniczne zostaną podane z projektu. Proszę o potwierdzenie parametrów oraz pełne oznaczenie urządzenia”. Taki opis nadal wymaga uzupełnienia, ale jasno oddziela znane założenia od brakujących danych.

Jeżeli układ ma pracować w kilku trybach, prześlij osobne zestawy parametrów. Warunki korzystne dla jednego punktu nie muszą potwierdzać poprawnej pracy w pozostałych. Dotyczy to m.in. zmiany obciążenia, temperatur wynikających z regulacji pogodowej czy innego zadania realizowanego przez ten sam wymiennik.

Dokument doboru zachowaj razem z dokumentacją instalacji. Później pozwoli ustalić, czy zmiana nastaw, płynu lub pompy mieści się w pierwotnych założeniach. Jest też znacznie lepszą podstawą rozmowy serwisowej niż sama informacja o mocy z etykiety.

Zakup wymiennika: dokumentacja i opinie klientów

Po ustaleniu parametrów możesz porównać dostępność i warunki zakupu w Arena Łazienek. Przed zamówieniem zestaw oznaczenie z oferty z modelem wskazanym w doborze. Sprawdź wykonanie, przyłącza i zakres dostawy, aby cena dotyczyła rzeczywiście porównywalnego urządzenia.

Przed zakupem powinieneś mieć odpowiedź na jedno zasadnicze pytanie: czy wybrany model przekaże wymaganą moc przy moich temperaturach i osiągalnych przepływach? Jeżeli oferta odpowiada tylko na pytanie o liczbę płyt, rozmiar przyłączy lub nominalne kW, wróć do danych instalacji. Dopiero potwierdzony punkt pracy pozwala ocenić, za co płacisz.
