Wymienniki ciepła – wybór do Twojej instalacji

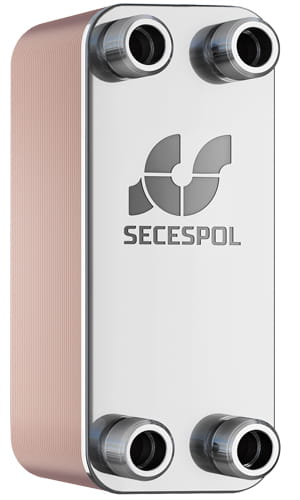

Wymiennik ciepła przekazuje energię pomiędzy mediami znajdującymi się w oddzielnych obiegach. W tej kategorii znajdziesz płytowe wymienniki SECESPOL, dopasowane izolacje oraz wymiennik TERMET przeznaczony do kotłów. Dobór zależy od funkcji urządzenia, temperatur, przepływów i dopuszczalnego ciśnienia.
Płytowy wymiennik ciepła a część zamienna kotła
Wymiennik płytowy składa się z płyt tworzących kanały przepływu. Media po obu stronach przekazują ciepło przez ich ścianki, bez bezpośredniego mieszania w prawidłowo działającym urządzeniu. Kompaktowa budowa pozwala zastosować taki element do wymiany energii między odpowiednio dobranymi obiegami.

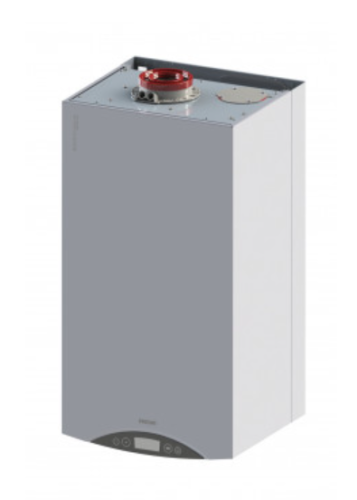

Część zamienna kotła ma inne kryteria doboru. Przed zakupem wymiennika TERMET sprawdź dokładne oznaczenie urządzenia i numer części. Nie traktuj go jako dowolnego wymiennika zewnętrznego do CO. Podobna nazwa i zbliżone wymiary nie wystarczają, aby potwierdzić kompatybilność z innym kotłem.
Jak dobrać wymiennik płytowy do rzeczywistych warunków?
Przygotuj wymaganą moc, temperaturę wejścia i wyjścia po obu stronach oraz przepływy. Ustal także dopuszczalne spadki ciśnienia, rodzaj medium i jego skład. Przy roztworze glikolu stężenie wpływa na warunki wymiany ciepła i przepływu, więc dobór dla samej wody może być niewłaściwy.
Moc podana w nazwie produktu dotyczy określonych warunków, a nie każdej instalacji. Model opisany jako 25 kW nie musi przenieść tej mocy przy znacznie niższej temperaturze zasilania. Porównuj karty techniczne i wyniki doboru dla konkretnego zadania. W układzie z pompą ciepła niewielka różnica temperatur może wymagać innego rozwiązania niż przy zasilaniu wysokotemperaturowym.
Liczba płyt, powierzchnia wymiany i straty ciśnienia
Liczba płyt pomaga rozróżnić warianty tej samej konstrukcji, ale nie jest uniwersalną miarą wydajności. Znaczenie mają wielkość płyt, profil kanałów, sposób przepływu i warunki po obu stronach. Dwa urządzenia z taką samą liczbą płyt mogą mieć inne charakterystyki.
Spadek ciśnienia na wymienniku wpływa na wymagania wobec pomp. Dobierając pompy obiegowe, uwzględnij opory wymiennika oraz pozostałej instalacji. Zbyt mały przepływ ogranicza moc przekazywania ciepła, a nadmierny może zwiększać zużycie energii pompowania. Dlatego wymiennik i pompa powinny być oceniane jako współpracujące elementy.
Materiał, lutowanie i kompatybilność mediów
Wymiennik lutowany ma określony materiał płyt i materiał łączenia. Przed zakupem sprawdź odporność na planowane medium oraz wymagania dotyczące jego jakości. Nie każdy model nadaje się do wody użytkowej, czynnika chłodniczego lub agresywnego środowiska.
Nie wybieraj wymiennika do instalacji freonowej, przemysłowej czy rekuperacji wyłącznie dlatego, że ogólna kategoria nazywa się „wymienniki ciepła”. Przeznaczenie musi być potwierdzone dla urządzenia. W obiegach o różnych ciśnieniach sprawdź dopuszczalne parametry każdej strony i zalecenia dotyczące zabezpieczenia.
Oddzielenie obiegów i współpraca z ogrzewaniem
Wymiennik może być częścią rozwiązania oddzielającego dwa obiegi hydrauliczne. Każda strona wymaga własnego, odpowiedniego układu przepływu i zabezpieczeń. Sam wymiennik nie reguluje automatycznie temperatury pomieszczeń ani nie zapewnia przepływu bez pompy lub innych warunków przewidzianych w projekcie.
W obiegu zamkniętym sprawdź dobór naczyń wzbiorczych oraz zaworów bezpieczeństwa. Jeśli system ma magazynować energię, potrzebny może być zbiornik buforowy. Do kontroli temperatur i parametrów pracy służą właściwie dobrane sterowniki i regulatory oraz manometry. Projekt powinien uwzględniać zachowanie obu stron, także po zatrzymaniu jednego obiegu.
Izolacja, montaż i możliwość czyszczenia

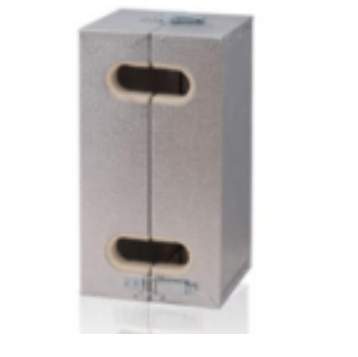

W ofercie znajdują się izolacje dopasowane do wybranych wymienników SECESPOL. Właściwa osłona ogranicza wymianę ciepła z otoczeniem, ale musi pasować do oznaczenia oraz gabarytów urządzenia. Przy zastosowaniu do chłodzenia istotne mogą być dodatkowe wymagania dotyczące kondensacji i szczelności izolacji.
Montaż powinien zapewniać właściwy kierunek przepływu, podparcie przewodów i dostęp serwisowy. Uwzględnij możliwość płukania oraz ochronę przed zanieczyszczeniami zgodnie z instrukcją. Wymienniki lutowane nie są rozbierane w taki sposób jak konstrukcje skręcane; czyszczenie wymaga metody dopuszczonej przez producenta. Potrzebne elementy porównaj w kategorii akcesoria do wymienników.
Wymiennik płytowy czy wymiennik CWU z wężownicą?
Jeżeli potrzebujesz zapasu wody do kranów i kąpieli, porównaj wymienniki ciepłej wody użytkowej z wężownicą. Płytowy wymiennik nie przechowuje takiego zapasu. Może uczestniczyć w układzie przygotowania wody, ale funkcja magazynowania wymaga osobnego zbiornika lub innej przewidzianej konstrukcji.
Przed zamówieniem określ więc zadanie urządzenia: wymiana ciepła między obiegami, naprawa kotła czy przygotowanie zapasu CWU. Następnie sprawdź dopuszczalne medium, parametry, przyłącza i wyposażenie. Porównanie produktów o wspólnej nazwie, ale innym zastosowaniu może prowadzić do błędnego wyboru mimo podobnej ceny.
Wymienniki ciepła – pytania i odpowiedzi
Dobór, montaż i użytkowanie: odpowiedzi na najczęstsze pytania.
Do czego służy płytowy wymiennik ciepła?
Przekazuje ciepło przez płyty między mediami w osobnych kanałach. Może oddzielać odpowiednio dobrane obiegi, lecz sam nie magazynuje dużego zapasu wody i nie zapewnia przepływu bez układu współpracującego.
Czy wymiennik opisany jako 25 kW zawsze ma taką moc?
Nie. Moc wymiany zależy od temperatur i przepływów obu mediów. Wartość w nazwie odnosi się do określonych warunków. Dobór powinien potwierdzić wydajność w rzeczywistym punkcie pracy.
Czy więcej płyt zawsze oznacza lepszy wymiennik?
Nie. Liczba płyt jest tylko jednym z parametrów. Liczą się także ich rozmiar, profil kanałów, media i opory przepływu. Najlepszy model to ten, który odpowiada wymaganiom zadania.
Jakie dane przygotować do doboru?
Wymaganą moc, temperatury wejścia i wyjścia po obu stronach, przepływy, rodzaj medium i dopuszczalne spadki ciśnienia. Potrzebne są również ciśnienia robocze oraz wymagania przyłączy i materiałów.
Czy wymiennik do wody nadaje się do glikolu?
Tylko jeśli producent dopuszcza właściwy typ i stężenie roztworu. Glikol zmienia warunki przepływu i wymiany ciepła. Należy uwzględnić go w obliczeniach oraz sprawdzić zgodność materiałową.
Czy płytowy wymiennik można użyć z pompą ciepła?
Tak, jeśli układ tego wymaga, a dobór potwierdza wydajność przy jej temperaturach. Należy sprawdzić przepływy, opory i wpływ dodatkowej wymiany na pracę całej instalacji.
Czy wymiennik grzewczy pasuje do czynnika chłodniczego?
Nie należy zakładać takiej zgodności. Czynniki chłodnicze wymagają odpowiedniego przeznaczenia, parametrów i dokumentacji. Model przeznaczony do wody nie jest automatycznie wymiennikiem freonowym.
Czy wymiennik płytowy zastąpi zasobnik CWU?
Nie zastąpi funkcji magazynowania. Może przekazywać energię w systemie przygotowania wody, lecz zapas wymaga osobnego zbiornika albo urządzenia łączącego funkcje.
Czy wymiennik TERMET pasuje do każdego kotła tej marki?
Nie. Trzeba dopasować numer części do konkretnego modelu i wersji urządzenia. Marka lub określenie ECOCONDENS nie zastępują potwierdzenia kompatybilności.
Jak dobrać izolację do wymiennika SECESPOL?
Według oznaczenia urządzenia, wymiarów i zakresu wariantów wskazanego dla osłony. Izolacja powinna umożliwiać prawidłowe podłączenie oraz odpowiadać warunkom temperatury pracy.
Czy wymiennik lutowany można rozebrać do czyszczenia?
Nie w taki sposób jak wymiennik skręcany. Stosuje się dopuszczone metody czyszczenia, często bez demontażu płyt. Rodzaj środka, warunki płukania i kompatybilność materiałów należy sprawdzić w instrukcji.
Dlaczego wymiennik słabo przekazuje ciepło?
Przyczyną może być mały przepływ, niewłaściwe temperatury, zabrudzenie, zapowietrzenie lub błędny dobór. Warto sprawdzić parametry po obu stronach. Sama wymiana na model z większą liczbą płyt nie rozwiązuje każdej przyczyny.
