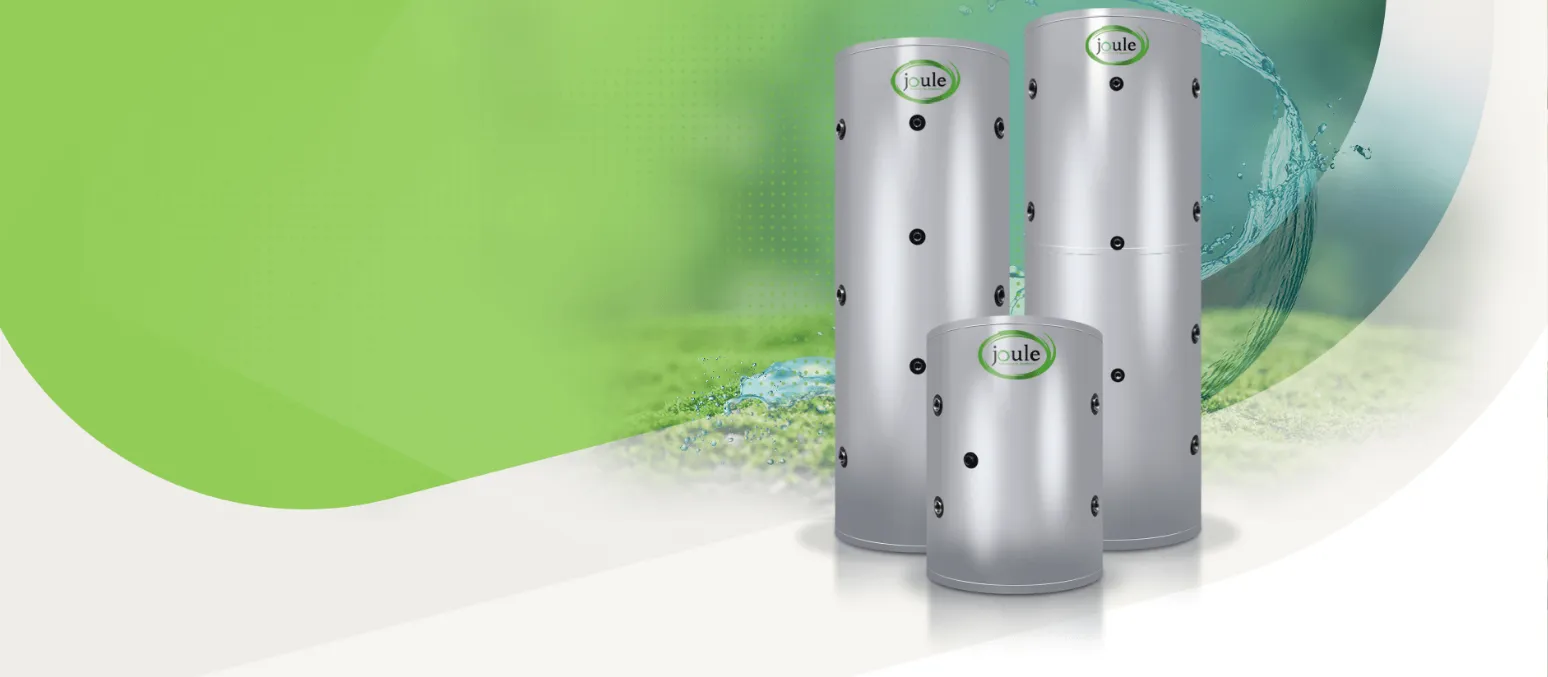

Nierdzewne zasobniki JOULE do pompy ciepła: przegląd modeli

Jak uporządkować ofertę JOULE przed porównaniem modeli?

Najpierw ustal, czy szukasz urządzenia do magazynowania wody użytkowej, czy elementu obiegu ogrzewania. Następnie określ liczbę niezależnych źródeł, które mają ładować zasobnik przez wymienniki. Dopiero w tak zawężonej grupie wybieraj wielkość i geometrię. W przeciwnym razie podobny wygląd obudowy może ukryć istotne różnice.

Wybierając wymienniki Joule, zacznij od rozpoznania serii: HEAT PUMP jest przeznaczona do pomp ciepła i ma jedną wężownicę. HEAT PUMP + SOLAR przewiduje dodatkową wężownicę dla drugiego obiegu. Samo występowanie dwóch wymienników nie oznacza wyższej wydajności z jedną pompą: znaczenie ma powierzchnia oraz charakterystyka wężownicy rzeczywiście zasilanej przez źródło.

Pojemność dobieraj do poboru i czasu ładowania. Dom z dwiema łazienkami nie zawsze wymaga większego zasobnika niż dom z jedną, jeśli kąpiele odbywają się w innych porach i przy innych przepływach. Lista modeli jest punktem wyjścia do decyzji, a nie tabelą przypisującą pojemność do liczby mieszkańców.

HEAT PUMP 200, 250, 300 i 500 l: do czego służą poszczególne wielkości?

Poniższa tabela łączy identyfikację modeli z pytaniem projektowym. Scenariusze są wskazówkami do analizy, nie deklaracją wydajności ani gotowym zaleceniem dla danego domu. Podstawę rozpoznania symboli stanowi zestawienie producenta JOULE, edycja 2025, s. 5, sprawdzone 25.10.2026.

Wariant 200 l warto oceniać przez to, czy pokryje realny szczyt, a nie przez przekonanie, że najmniejszy z porównywanych modeli jest zawsze zbyt mały do pompy ciepła. Wariant 500 l wymaga odwrotnego pytania: czy większy zapas będzie regularnie potrzebny i czy źródło zdąży go przygotować. Przewymiarowanie również może utrudnić organizację pracy.

Między 250 a 300 l decydujące bywają kąpiele odbywające się bez przerwy. Jeżeli zapas musi pokryć wannę i kilka pryszniców, warto obliczyć końcowy stan magazynu. Jeśli pobory są rozłożone w czasie, część zapotrzebowania może pokrywać dogrzewanie. To samo urządzenie może więc lepiej lub gorzej odpowiadać różnym rytmom dnia.

Dwa modele 300 l: MAXI w ofercie i SLIM w dokumentacji

Model TCPMVH-0300LFD występuje w ofercie Arena Łazienek jako HEAT PUMP MAXI 300L, natomiast w zestawieniu producenta użyto oznaczenia 300L SLIM. Dlatego przy identyfikacji opieraj się przede wszystkim na symbolu. Samo słowo MAXI nie dowodzi większej powierzchni wymiany ani szybszego ładowania.

Przytoczone niżej gabaryty pochodzą z instrukcji JOULE, tabeli HEAT PUMP na s. 30. Są wymiarami urządzenia z izolacją, a nie kompletną przestrzenią potrzebną na rury i obsługę. Producent przewiduje tolerancję wysokości; przed zamówieniem potwierdź dokument dla dostarczanego wykonania.

Symbol modelu	Wysokość całkowita	Średnica z izolacją	Praktyczny wniosek z geometrii
TCPMVH-0200LFC	1460 mm	530 mm	Sprawdź zapas nad górnymi przyłączami
TCPMVH-0250LFC	1780 mm	530 mm	Mniejsza średnica nie oznacza niskiego zbiornika
TCPMVH-0300NFC	1600 mm	600 mm	Niższy od wskazanego 250 l, ale szerszy
TCPMVH-0300LFD	2050 mm	530 mm	Potrzebuje większej wysokości pomieszczenia
TCPMVH-0500LFC	1900 mm	710 mm	Wymaga szczególnej kontroli trasy transportu i miejsca

Wąski, wysoki model może pasować do ograniczonej szerokości kotłowni, ale wymaga sprawdzenia możliwości ustawienia i dostępu do górnych połączeń. Niższy, szerszy może lepiej odpowiadać pomieszczeniu z niskim stropem. Żaden układ wymiarów nie jest uniwersalnie lepszy, a punkt końcowy transportu trzeba rozpatrywać razem z całą trasą.

Co sprawdzić w wężownicy, zanim wybierzesz pojemność?

Wężownica przekazuje ciepło z obiegu pompy do wody użytkowej. Jej powierzchnia jest ważna, ale rzeczywista moc zależy również od temperatur, przepływu i konstrukcji. Wraz z nagrzewaniem zasobnika zmniejsza się różnica temperatur napędzająca wymianę, więc nie należy zakładać stałej wydajności przez cały cykl.

Nie przypisuj zasobnikowi mocy pompy z jej nazwy. Producent źródła może podawać moc dla określonej temperatury zewnętrznej i zasilania, a przygotowanie CWU przebiega w innych warunkach. Potrzebne jest zestawienie charakterystyki pompy z charakterystyką wymiennika oraz oporami całego obiegu ładowania.

W materiałach marketingowych łatwo znaleźć słowo „wydajna”, ale do porównania potrzebne są dane mierzalne. Zapytaj o moc wężownicy dla planowanych temperatur, wymagany przepływ i spadek ciśnienia. Jeśli wartości pochodzą z różnych warunków, nie twórz rankingu na podstawie samych liczb w kW.

Sprawdzając wymienniki CWU, uwzględnij też położenie czujnika oraz objętość ogrzewaną w danym trybie. Źle dobrany lub umieszczony czujnik może powodować uruchamianie i zakończenie ładowania w nieodpowiednim momencie. Wielkość obudowy nie opisuje logiki sterowania i nie zastępuje zgodności czujnika ze sterownikiem pompy.

HEAT PUMP + SOLAR: kiedy dwie wężownice są uzasadnione?

Seria HEAT PUMP + SOLAR ma wężownicę do pompy ciepła oraz dodatkową wężownicę solarną. Rozwiązanie należy rozważyć, gdy projekt rzeczywiście przewiduje dwa odrębne obiegi przekazujące ciepło do zasobnika. Układ wymaga określenia funkcji obu wymienników i sterowania źródłami.

Druga wężownica nie jest potrzebna tylko dlatego, że w domu będzie fotowoltaika. Panele PV produkują energię elektryczną, którą można wykorzystać zgodnie z projektem do zasilania urządzeń. Kolektory słoneczne przekazują ciepło przez obieg z płynem i to one tworzą typowy kontekst dodatkowego wymiennika solarnego. To dwa odmienne sposoby wykorzystania słońca.

Jeśli drugie źródło ma pojawić się później, opisz je przed zakupem. Sama deklaracja „kiedyś solary” nie określa potrzebnej powierzchni, położenia wężownicy ani przyłączy. Warto porównać dopłatę do przygotowanej konfiguracji z realnością planu, a także ustalić, jak nieużywany obieg ma być zabezpieczony do czasu rozbudowy.

Nie sumuj powierzchni obu wężownic, aby ocenić wydajność dla pompy podłączonej do jednej z nich. Ewentualne wspólne zasilanie wymienników wymaga dopuszczonego schematu i sprawdzenia hydrauliki. Liczba elementów nie stanowi automatycznej przewagi nad dobrze dobranym wariantem jednowężownicowym.

Dlaczego INDIRECT, TWIN SOLAR i BUFFER wymagają osobnej oceny?

Nazwy serii porządkują ofertę według przeznaczenia. INDIRECT oznacza odrębną rodzinę wymienników pośrednich, a TWIN SOLAR rodzinę dwuwężownicową. Nie należy uznawać ich za równoważne z HEAT PUMP tylko na podstawie pojemności lub obecności wężownicy. Możliwość współpracy z konkretnym źródłem wymaga sprawdzenia parametrów.

Typowe zbiorniki buforowe stosowane w CO mogą zwiększać objętość obiegu lub uczestniczyć w organizacji przepływów. Zasobnik CWU odpowiada za zapas wody użytkowej. W typowym układzie woda z bufora nie trafia do baterii, więc jego pojemności nie dolicza się do zapasu kąpielowego.

Projektując instalacje grzewcze, rozpatruj te funkcje osobno, nawet gdy zbiorniki stoją obok siebie i wyglądają podobnie. Dopuszczenia, zabezpieczenia i parametry pracy muszą dotyczyć odpowiedniej części instalacji. Konstrukcje łączące funkcje wymagają własnej dokumentacji i nie powinny być oceniane przez analogię do zwykłego bufora.

Nierdzewny korpus: jak czytać obietnice eksploatacyjne?

Wybór stali nierdzewnej może wpływać na sposób ochrony i obsługi, lecz nie znosi ograniczeń jakości wody. Sprawdź, jak producent rozdziela wymagania dla korpusu, wężownicy i przyłączy. Materiał jednego elementu nie jest opisem wszystkich części mających kontakt z wodą lub medium grzewczym.

Zasady dotyczące anody ustal na podstawie instrukcji dokładnego modelu. Nie przenoś wymagań zbiornika emaliowanego na nierdzewny ani odwrotnie. Jeśli dokumenty odnoszą się do różnych wydań lub symboli, uzyskaj wyjaśnienie producenta przed zmianą wyposażenia. Nie montuj dodatkowej anody jedynie na podstawie opinii o innej marce.

Równie istotna jest dostępność czyszczenia, kontroli zabezpieczeń i części zamiennych. Długa gwarancja na szczelność wymaga odczytania zakresu oraz warunków; nie opisuje automatycznie kosztu każdej naprawy osprzętu. W porównaniu modeli uwzględnij te obowiązki obok ceny zakupu.

Izolacja, grzałka i przyłącza: porównanie kompletnej dostawy

Ustal, czy oferta dotyczy samego zbiornika, czy zestawu z określonym osprzętem. Mufa pod grzałkę nie oznacza obecności grzałki, a sama obecność elementu grzejnego nie potwierdza sposobu jego sterowania. Napięcie, moc, zabezpieczenia elektryczne i podłączenie trzeba zweryfikować dla dostarczonej wersji.

Przy izolacji porównaj deklarowane straty postojowe i warunki ich pomiaru. Nie przypisuj urządzeniu klasy energetycznej innego wariantu tylko dlatego, że ma podobny rozmiar. Podobnie materiał korpusu nie pozwala samodzielnie obliczyć strat energii. Potrzebna jest karta produktu, a do bilansu domu również opis przewodów i cyrkulacji.

Dobierając materiały instalacyjne, sprawdź rozmieszczenie króćców, średnice połączeń i drogę obiegu ładowania. Redukcje, zawory oraz długie odcinki rur mogą zmieniać opory. Oferta powinna uwzględniać także czujniki i sposób ich montażu, aby kompatybilność nie sprowadzała się do pasujących gwintów.

Jeżeli alternatywą są inne podgrzewacze wody, porównaj identyczne zadanie: potrzebną ilość CWU w danym czasie i przy ustalonej temperaturze. Sam większy katalogowy zapas nie przesądza o niższym koszcie przygotowania wody. Wydajność, źródło energii i straty trzeba oceniać razem.

Jak przygotować krótką listę modeli do zakupu?

Zamiast porównywać kilkanaście pozycji jednocześnie, odrzuć konfiguracje niezgodne z funkcją i warunkami montażu. Następnie zostaw dwa lub trzy modele, które można sprawdzić w tym samym scenariuszu poboru. Dla każdego zapisz następujące informacje:

• Pełny symbol, serię i pojemność nominalną oraz magazynową, jeśli podano ją odrębnie.
• Liczbę wężownic i zadanie każdego przewidzianego obiegu.
• Moc wymiany przy planowanych temperaturach, przepływ oraz opory.
• Wysokość, średnicę z izolacją, trasę wniesienia i miejsce serwisowe.
• Straty postojowe, wyposażenie dostawy, czujniki i możliwości sterowania.
• Warunki jakości wody, zakres gwarancji i plan przeglądów.

Zanim zamówisz wyposażenie łazienki, uzgodnij przepływy armatury z przyjętym bilansem zasobnika. Zmiana deszczownicy na model o większym poborze może mieć większy wpływ na zapas niż drobne różnice konstrukcyjne między dwoma urządzeniami. Ostateczny wybór powinien odpowiadać temu, jak łazienka będzie używana.
