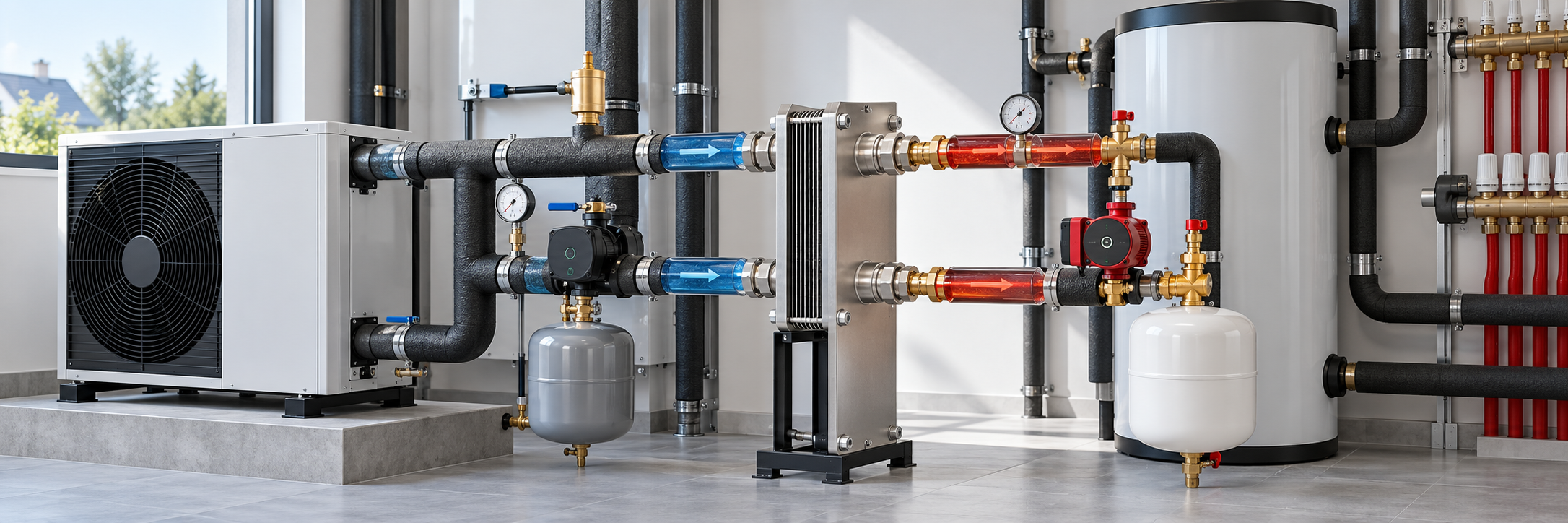

Wymiennik płytowy do pompy ciepła – kiedy oddzielić obieg glikolu od wody?

Co właściwie oddziela dodatkowy wymiennik?

Wymiennik ciecz–ciecz przekazuje energię przez płyty, a płyny pozostają w osobnych kanałach. Po jednej stronie może krążyć roztwór glikolu, po drugiej woda instalacyjna. Przy prawidłowej, szczelnej konstrukcji nie dochodzi do ich mieszania. Obiegi mogą mieć różne ciśnienia i inne parametry przepływu.

Nie należy mylić tego urządzenia ze skraplaczem w pompie ciepła. Skraplacz przekazuje ciepło z czynnika chłodniczego do medium grzewczego. Dodatkowy wymiennik glikol–woda umieszcza się w instalacji cieczowej. Jest kolejnym etapem wymiany i wymaga własnego sprawdzenia cieplnego oraz hydraulicznego.

Osobne obiegi oznaczają również osobną ocenę ich zabezpieczeń, napełniania i odpowietrzania. Naczynie albo pompa po stronie wodnej nie realizuje automatycznie tych samych funkcji po stronie glikolowej. Sama obecność wymiennika nie tworzy kompletnego, gotowego układu zabezpieczającego.

Monoblok i ryzyko zamarzania: od czego zacząć decyzję?

W monobloku część drogi medium grzewczego znajduje się na zewnątrz. Podczas mrozu trzeba uwzględnić warunki normalnej pracy i sytuację zaniku zasilania. Aktywna ochrona wykorzystująca automatykę oraz przepływ wymaga dostępnej energii i działania elementów układu. Nie zastępuje analizy dłuższej przerwy w pracy.

Zacznij od instrukcji dokładnego modelu. Producent może określać dopuszczone płyny, sposób ochrony przed mrozem oraz rozwiązania hydrauliczne. Nie przenoś schematu z pompy innej serii tylko dlatego, że również jest monoblokiem. Przeglądając pompy ciepła, sprawdzaj dokumentację wybranego urządzenia, a nie jedynie nazwę technologii.

Dobór płynu ochronnego wymaga ustalenia temperatury zewnętrznej przyjmowanej w projekcie, koncentracji roztworu i warunków jego pracy. Temperatura początku krystalizacji oraz ochrona przed uszkodzeniem nie muszą oznaczać tego samego parametru płynu. Znaczenie mają dane jego producenta, wymagania pompy i sposób eksploatacji.

Kiedy oddzielenie glikolu od wody może być korzystne?

Rozdzielenie bywa uzasadnione, gdy chce się ograniczyć ilość roztworu glikolu do obiegu zewnętrznego. Duża instalacja wewnętrzna może wtedy pozostać wodna, pod warunkiem zgodności wszystkich elementów z takim układem. Porównanie obejmuje koszt płynu, wyposażenia i późniejszej obsługi, a nie wyłącznie cenę wymiennika.

Drugim powodem mogą być różne wymagania istniejącej instalacji i nowego źródła. Fizyczne oddzielenie mediów pozwala określić warunki dla każdej części osobno. Nie oznacza jednak, że po stronie starej instalacji można pozostawić dowolne zanieczyszczenia. Zabrudzona strona wymiennika również pogarsza pracę całego systemu.

Rozwiązanie trzeba ocenić szczególnie uważnie, jeśli wewnętrzna instalacja ma duże opory lub zmienny przepływ wskutek zamykania stref. Osobne pompy umożliwiają organizację przepływu w dwóch obiegach, ale nie gwarantują poprawnego odbioru energii w każdej sytuacji. Regulacja musi wiedzieć, kiedy i jak instalacja ma przyjąć ciepło.

Kiedy dodatkowy wymiennik może nie być potrzebny?

Jeżeli dopuszczony schemat zapewnia zgodną z instrukcją ochronę przed zamarzaniem i wszystkie elementy mogą pracować z jednym medium, drugi etap wymiany może nie wnosić potrzebnej funkcji. Każdy dodatkowy element zwiększa liczbę parametrów do sprawdzenia oraz punktów wymagających obsługi.

Nie wystarczy argument, że „tak robi się przy każdej pompie”. Najpierw nazwij problem: ochrona zewnętrznej części, niezgodność mediów, oddzielenie ciśnień czy organizacja przepływów. Następnie porównaj rozwiązania dopuszczone w konkretnym projekcie. Wymiennik powinien odpowiadać na określoną potrzebę.

Wymiennik nie zastępuje bufora tylko dlatego, że rozdziela obiegi. Nie tworzy istotnego magazynu energii, który zapewniałby długi czas pracy sprężarki. Może natomiast występować razem z buforem, jeżeli oba urządzenia realizują odrębne zadania. Taki układ wymaga sprawdzenia jako całość.

Dwa warianty instalacji: porównanie drogi medium

Poniższa tabela jest opisem ideowym. Nie określa położenia wszystkich zabezpieczeń, zaworów ani czujników i nie stanowi projektu wykonawczego. Pomaga ustalić, która część instalacji ma kontakt z danym płynem oraz gdzie zachodzi przekazanie ciepła.

W wariancie rozdzielonym źródło i jego obieg powinny mieć zapewniony przepływ niezależnie od zmian po stronie odbiorników w zakresie wymaganym przez instrukcję. To wymaga odpowiedniego układu rur, sterowania i ewentualnej objętości wody. Samo wstawienie wymiennika między istniejące rury nie potwierdza spełnienia tych warunków.

Jak glikol zmienia wymagania wobec wymiennika i pomp?

Roztwór glikolu ma inne właściwości niż woda. Do obliczeń podaje się jego rodzaj, stężenie i temperaturę. Te dane wpływają na ilość energii przenoszoną przez jednostkę przepływu oraz opór hydrauliczny. Ten sam model urządzenia może zachować się inaczej po zmianie płynu.

Wybierając wymienniki ciepła HEXONIC, poproś o wynik dla rzeczywistego zestawu mediów. Nie wystarczy przepisanie przepływu z wodnej strony na glikolową. Moc oddawana i odbierana powinna się bilansować, natomiast przepływy objętościowe mogą być różne. Różnica wynika z właściwości płynów i zmiany ich temperatur.

Podobnie pompy obiegowe do CO trzeba sprawdzić na obu drogach przepływu. Znaczenie ma charakterystyka przy wymaganym przepływie, a nie tylko maksymalna wysokość podnoszenia. Zimny roztwór może stanowić bardziej wymagający przypadek hydrauliczny niż rozgrzany płyn w stabilnie pracującej instalacji.

Nie zwiększaj stężenia glikolu bez sprawdzenia konsekwencji. Większa koncentracja nie jest darmowym zapasem bezpieczeństwa: zmienia warunki cieplne i hydrauliczne. Płyn powinien mieć właściwe dodatki i zgodność materiałową, a mieszanie różnych produktów wymaga potwierdzenia ich kompatybilności.

Różnica temperatur i koszt pracy: jaki kompromis porównać?

Między gorącym i zimnym medium potrzebna jest różnica temperatur. Jeśli instalacja CO ma otrzymać określone zasilanie, temperatura medium źródłowego musi umożliwiać przekazanie wymaganej mocy przez wybrany wymiennik. To zadanie do obliczenia dla konkretnych warunków.

Przykład hipotetyczny: odbiorniki potrzebują wody 35°C. Dla jednego doboru uzyskanie tej wartości wymaga dopływu cieplejszego glikolu niż w układzie bez dodatkowej separacji. Nie można z tego wyprowadzić uniwersalnego procentu wzrostu zużycia energii. Potrzebna jest charakterystyka pompy, obciążenie i rzeczywisty odstęp temperatur.

Porównanie ekonomiczne powinno obejmować koszt dodatkowej pompy i energii do jej napędu, izolacji, armatury, płynu oraz obsługi. Z drugiej strony mniejsza objętość obiegu glikolowego może ograniczyć wydatki na jego napełnienie. Uczciwy bilans pokazuje obie strony i nie obiecuje stałego czasu zwrotu dla każdej instalacji.

Zabezpieczenia i serwis dwóch niezależnych obiegów

Rozszerzalność cieczy należy uwzględnić po obu stronach. Naczynia wzbiorcze do CO dobiera się do objętości, medium, temperatur i ciśnień danego obiegu. Przy glikolu trzeba sprawdzić zgodność membrany i pozostałych elementów. Fizyczne rozdzielenie nie pozwala obsłużyć obu części jednym naczyniem umieszczonym tylko po jednej stronie.

Osobnego sprawdzenia wymagają odpowietrzanie i ochrona przed osadami. Separatory powietrza i zanieczyszczeń należy stosować zgodnie z warunkami przepływu i medium. Ich obecność nie zwalnia z przygotowania instalacji przed uruchomieniem ani z późniejszej kontroli płynu.

Zawory odcinające pomagają zaplanować dostęp serwisowy do wymiennika. Trzeba jednak przewidzieć, co stanie się z rozszerzającą się cieczą po zamknięciu danej części instalacji. Armaturę i zabezpieczenia rozmieszcza się według projektu, tak aby przypadkowe odcięcie nie pozostawiło ogrzewanego fragmentu bez wymaganej ochrony.

Co ustalić przed zamówieniem i po uruchomieniu?

Przed zakupem przygotuj model pompy, dopuszczony schemat, dane płynu, moc oraz cztery temperatury wymiennika. Dołącz wymagane przepływy i dopuszczalne spadki ciśnienia. Ustal też, czy układ ma obsługiwać chłodzenie, ponieważ może to zmieniać wymagania wobec izolacji i pracy instalacji.

Po uruchomieniu porównaj temperatury i przepływy z założeniami przy stabilnej pracy. Zapisz rodzaj oraz koncentrację zastosowanego płynu, datę napełnienia i wyniki kontroli. Jeżeli w przyszłości ktoś uzupełni układ samą wodą, ochrona przed mrozem i warunki doboru mogą ulec zmianie.

Dobrym pytaniem do wykonawcy jest: „Jak układ zachowa się podczas dłuższego braku prądu i po zamknięciu odbiorników?”. Odpowiedź powinna wynikać ze schematu, instrukcji oraz warunków płynu. Samo stwierdzenie, że zastosowano wymiennik, nie wyjaśnia żadnego z tych dwóch scenariuszy.
