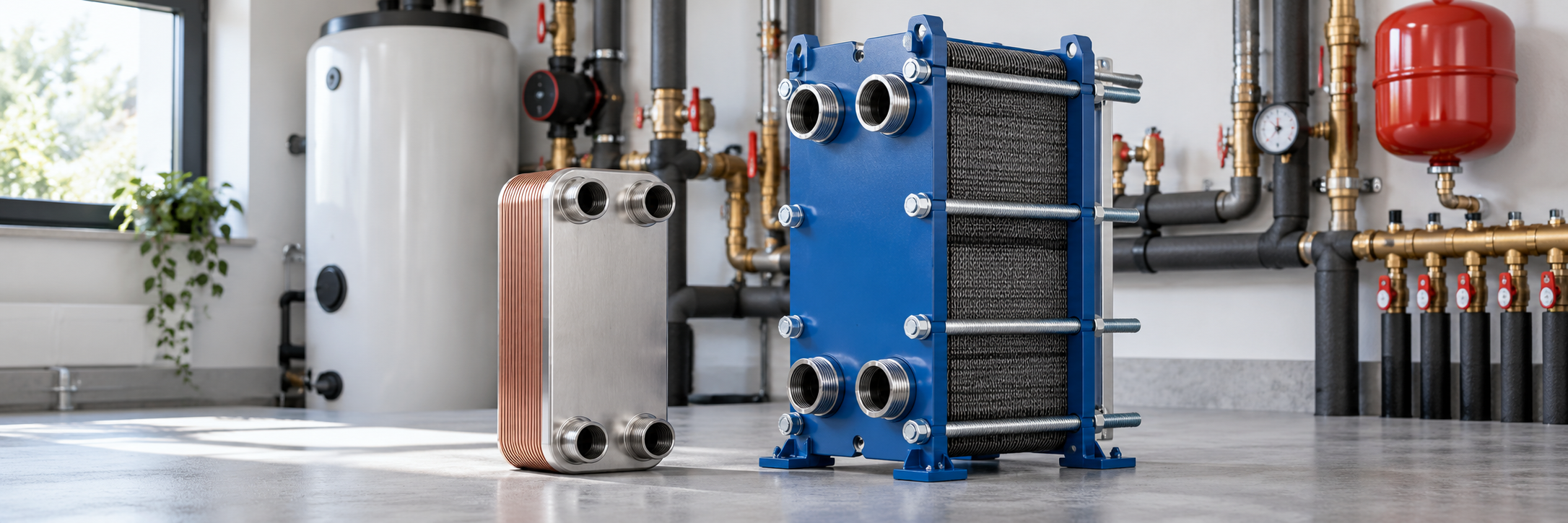

Wymiennik płytowy lutowany czy skręcany – jaki wybrać do instalacji CO?

Lutowany i skręcany: różnica zaczyna się od połączenia płyt

Obie konstrukcje przekazują ciepło przez powierzchnię płyt między przepływającymi mediami. W typowym wymienniku lutowanym płyty są trwale połączone spoiwem. Pakiet stanowi zamknięty element i nie jest przeznaczony do rozebrania na pojedyncze płyty podczas zwykłej obsługi.

W konstrukcji skręcanej, określanej również jako płytowa uszczelkowa, pakiet jest ściskany w ramie. Uszczelki wyznaczają i uszczelniają kanały. Po wykonaniu czynności wymaganych instrukcją możliwe jest rozłożenie pakietu, obejrzenie powierzchni i wymiana dopuszczonych elementów.

Nie oznacza to, że każdy wymiennik o podobnym wyglądzie ma identyczną budowę. Istnieją odmiany o innych sposobach łączenia i wykonaniach. W tym artykule porównujemy typowy wymiennik lutowany z rozbieralnym płytowym uszczelkowym do obiegów cieczowych CO. Dokumentacja konkretnego modelu ma pierwszeństwo przed ogólnym opisem rodziny.

Porównanie konstrukcji dla instalacji grzewczej

Poniższe zestawienie pokazuje funkcje istotne przy wyborze. Nie zawiera uniwersalnych granic ciśnienia ani temperatury, ponieważ zależą one od wykonania, materiałów i modelu. Zakres dopuszczalny trzeba odczytać z dokumentacji urządzenia proponowanego do zakupu.

Porównując wymienniki ciepła HEXONIC, szukaj propozycji policzonych dla identycznych temperatur, mocy i mediów. Konstrukcja jest jednym kryterium, lecz nie zastępuje doboru cieplnego. Urządzenie łatwe w serwisie nadal może być źle dopasowane do wymaganej temperatury zasilania.

Mała kotłownia: gabaryty to więcej niż wymiary obudowy

Zwarty pakiet lutowany ułatwia zabudowę w ograniczonej przestrzeni. Jednak należy doliczyć miejsce na rury, izolację, armaturę i dostęp do czynności obsługowych. Wymiennik mieszczący się między dwoma przewodami może być trudny do odłączenia, jeśli nie przewidziano tego podczas montażu.

Przy urządzeniu skręcanym trzeba uwzględnić przestrzeń roboczą ramy. Sam obrys zamkniętego wymiennika nie mówi, czy będzie można wyjąć płyty. Zbyt ciasna zabudowa odbiera przewagę rozbieralnej konstrukcji, bo do obsługi konieczny staje się demontaż innych części kotłowni.

Przed zakupem porównaj rysunek wymiarowy z planem pomieszczenia. Zaznacz drogę dojścia serwisanta, miejsca odłączenia i ewentualnego wniesienia zamiennika. W większym obiekcie uwzględnij również jego masę oraz możliwość transportu. Koszt eksploatacji zaczyna się od warunków dostępu.

Czyste medium, osady i możliwość inspekcji

Przy przewidywalnym, odpowiednio przygotowanym medium oraz stabilnym zadaniu zamknięta konstrukcja lutowana może dobrze odpowiadać potrzebom instalacji. Nie jest jednak odporna na wszystkie osady i zanieczyszczenia. Brak uszczelek do wymiany nie oznacza braku czynności kontrolnych.

Jeżeli medium ma skłonność do odkładania osadów albo potrzebna jest regularna inspekcja kanałów, możliwość otwarcia wymiennika staje się ważnym argumentem. Trzeba przy tym sprawdzić właściwą geometrię kanałów i dopuszczalny skład medium. Rozbieralność nie czyni każdego urządzenia odpowiednim do dowolnego zabrudzenia.

W instalacji modernizowanej najpierw oceń stan rur i odbiorników. Separatory powietrza i zanieczyszczeń ograniczają transport części zanieczyszczeń, ale nie zastępują płukania ani oceny jakości wody. Zaniedbanie starego obiegu może przyspieszyć problemy niezależnie od wybranej konstrukcji.

Na czym polega CIP i kiedy nie wystarczy?

CIP oznacza czyszczenie w obiegu bez rozbierania urządzenia. Przygotowany płyn przepływa przez czyszczoną stronę według dopuszczonej procedury. Preparat, stężenie, temperatura i czas muszą odpowiadać materiałom oraz rodzajowi osadu. Nie dobiera się ich wyłącznie na podstawie koloru zabrudzenia.

Możliwość CIP wymaga odpowiednich przyłączy i planu odizolowania czyszczonej części. Zawory odcinające mogą ułatwić takie działania, lecz projekt musi zapewniać właściwe zabezpieczenie pozostałych odcinków. Nie należy traktować płukania jako czynności możliwej do wykonania dowolnym środkiem bez znajomości układu.

Przykład hipotetyczny: wydajność pogarsza się stopniowo, a pomiary wskazują zmianę oporów. Wymiennik lutowany można poddać dopuszczonej procedurze czyszczenia i porównać parametry. W rozbieralnym dodatkową możliwością jest obejrzenie kanałów. W żadnym wariancie wynik nie jest gwarantowany, jeżeli doszło do trwałego uszkodzenia.

Po czyszczeniu istotne jest sprawdzenie szczelności i uzyskanych parametrów. Przy otwieraniu urządzenia skręcanego dochodzą wymagania dotyczące kolejności płyt, uszczelek i wymiaru ściśnięcia pakietu. „Da się rozebrać” nie oznacza „można złożyć bez procedury producenta”.

Uszczelki i spoiwo: dwa różne pytania o zgodność materiałową

W urządzeniu lutowanym zgodność dotyczy nie tylko stali płyt, ale także spoiwa i innych elementów kontaktujących się z płynem. W skręcanym obejmuje materiał płyt oraz uszczelek. W obu przypadkach potrzebny jest pełny opis medium i zakresu temperatur.

Woda instalacyjna, roztwór glikolu i woda użytkowa to różne zastosowania. Nie zakładaj, że wymiennik dopuszczony do jednego z nich automatycznie nadaje się do pozostałych. Znaczenie mają dokumentacja, wymagane dopuszczenia oraz warunki procesu. Ten tekst dotyczy przede wszystkim obiegów grzewczych.

Jeżeli oferta podaje tylko „stal nierdzewna”, zapytaj, czego dotyczy opis i jakie są wymagania dla płynu. Materiał oraz ograniczenia pracy powinny być identyfikowalne dla pełnego oznaczenia urządzenia. Wymiana płynu podczas eksploatacji również może wymagać ponownej oceny zgodności.

Czy skręcany wymiennik zawsze można rozbudować?

Możliwość dodania płyt zależy od ramy, konfiguracji pakietu i dopuszczonego zakresu. Nie wystarczy kupić kilka dodatkowych elementów. Zmiana liczby kanałów wpływa na rozdział przepływu, opory i warunki wymiany ciepła. Konieczny jest ponowny dobór.

Przykład hipotetyczny: obiekt ma dziś jeden obieg, a za dwa lata ma zostać rozbudowany. Rozbieralna konstrukcja może być argumentem, jeśli producent potwierdzi rezerwę ramy i sposób modyfikacji. Bez takiego potwierdzenia przewidywana rozbudowa pozostaje założeniem inwestora, nie cechą zakupionego modelu.

Przy wymienniku lutowanym zmianę zadania zwykle ocenia się przez sprawdzenie obecnego urządzenia i ewentualny dobór zamiennika. To może być rozsądne rozwiązanie, jeśli zadanie jest stabilne, a modyfikacja odległa lub mało prawdopodobna. Decyzja zależy od kosztu i organizacji przyszłej pracy.

Hydraulika: ten sam rodzaj nie oznacza tych samych oporów

Pompy obiegowe do CO muszą osiągnąć wymagany przepływ przy oporach całego obiegu. Porównując konstrukcje wymienników, sprawdź spadek ciśnienia osobno po obu stronach. Przy podobnej mocy cieplnej dwa urządzenia mogą stawiać różne wymagania hydrauliczne.

Zawory regulacyjne i pozostały osprzęt również wpływają na punkt pracy. Dobór nie kończy się na wymienniku. Jeśli rury albo armatura ograniczają przepływ, większy pakiet nie musi usunąć problemu. Najpierw trzeba wskazać odcinek odpowiedzialny za ograniczenie.

Wynik doboru powinien zawierać model, dane wejściowe, osiągane temperatury, przepływy i opory. Szczególnie przy niskim zasilaniu nie wolno wybierać konstrukcji wyłącznie według nominalnych kilowatów. Obliczenia określają, czy preferowany typ spełni zadanie, a dopiero wtedy można ocenić serwis i cenę.

Koszt utrzymania: policz również dostęp i przestój

Cena zakupu jest czytelna, koszt obsługi często mniej widoczny. Porównaj możliwość odizolowania urządzenia, czas czyszczenia, dostępność uszczelek lub zamiennika oraz konsekwencje przerwy w ogrzewaniu. W domu i w obiekcie usługowym ten sam czas przestoju może mieć zupełnie inne znaczenie.

Nie przypisuj jednemu typowi z góry najniższych kosztów przez całą eksploatację. W czystym układzie urządzenie lutowane może nie wymagać częstych interwencji. W trudniejszym medium dostęp do płyt może ograniczyć koszt niektórych czynności. Wynik zależy od warunków, które należy opisać przed zakupem.

Ustal z wykonawcą, kto i jak będzie obsługiwać urządzenie. Jeśli lokalny serwis nie ma doświadczenia z wybraną konstrukcją lub brak części, sama teoretyczna naprawialność nie zapewnia szybkiej pomocy. Podobnie łatwo dostępny zamiennik lutowany nie pomoże, jeśli połączenia uniemożliwiają sprawną wymianę.

Jak podjąć decyzję bez wybierania jednego zwycięzcy?

Zacznij od wymaganego punktu pracy i jakości medium. Następnie wybierz sposób obsługi: dopuszczone płukanie, dostęp do wnętrza, plan części i miejsce serwisowe. Dopiero na tej podstawie porównaj propozycje cenowe. Szersze tło zakupowe znajdziesz w poradniku dobór wymienników i zasobników do wody.

• Do stabilnego zadania z odpowiednim medium porównaj prawidłowo dobrane modele kompaktowe.
• Gdy potrzebna jest inspekcja wnętrza, sprawdź konstrukcję rozbieralną i rzeczywisty dostęp do płyt.
• Przy planowanej rozbudowie wymagaj potwierdzenia zakresu modyfikacji od producenta.
• Gdy medium jest wymagające, zacznij od zgodności materiałowej oraz kanałów, nie od nazwy typu.
• Przed zamówieniem zachowaj dokument doboru, schemat i plan czynności obsługowych.

Tak przygotowane porównanie pozwala ocenić, czy płacisz za potrzebną funkcję. Rozbieralność ma wartość wtedy, gdy będzie można z niej skorzystać. Kompaktowość ma wartość wtedy, gdy pozostaje miejsce na prawidłowy montaż i obsługę urządzenia.
