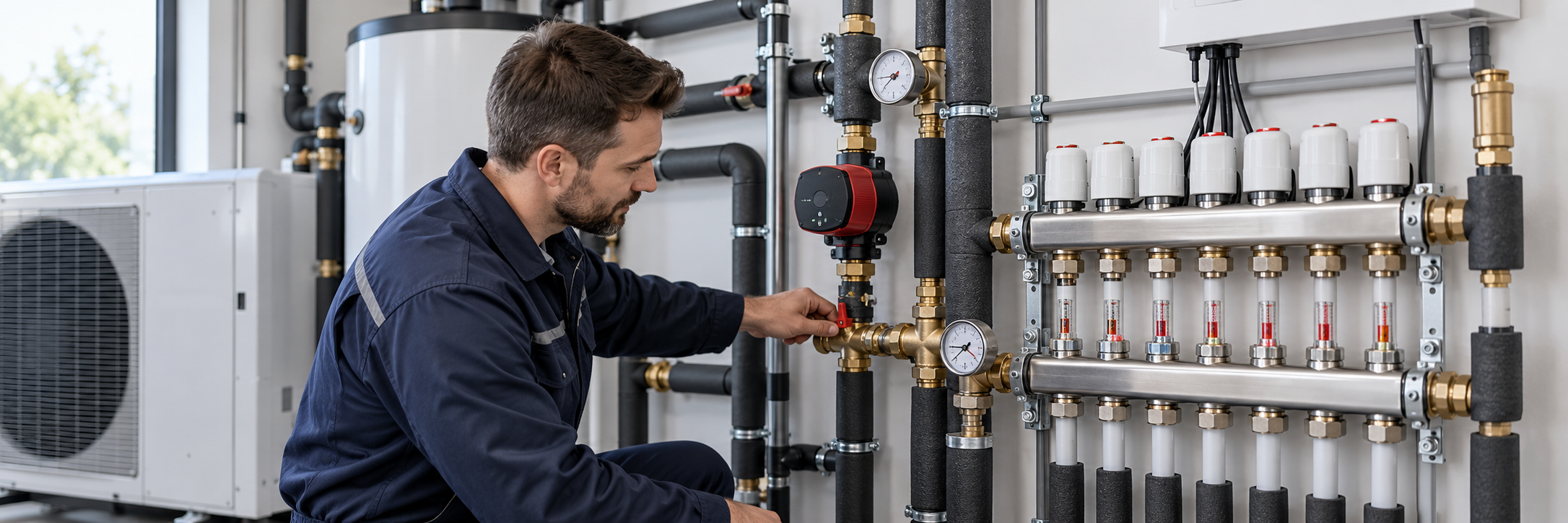

Zbyt mały przepływ w pompie ciepła po zamknięciu stref – co sprawdzić?

Dlaczego zamknięcie stref może ograniczać przepływ?

Siłowniki oraz zawory zamykają drogi przez odbiorniki, gdy pomieszczenia nie potrzebują dalszego ogrzewania. Jeśli źródło i odbiorniki są w jednym obiegu, zmniejsza się dostępna liczba dróg przepływu. Punkt pracy pompy obiegowej może wtedy ulec zmianie.

Nie musi to wynikać z uszkodzenia zaworu. Element może realizować polecenie prawidłowo, a problem leży w organizacji układu. Sterowanie komfortem w pomieszczeniach i wymagania źródła trzeba uzgodnić w projekcie, tak aby zamykanie odbiorników nie pozostawiało pompy bez potrzebnego przepływu.

W instalacji z oddzielnymi obiegami wpływ stref może być inny. Zależy od połączenia pomp, bufora lub sprzęgła. Dlatego pierwszym dokumentem do diagnozy jest schemat rzeczywistej instalacji, nie uniwersalny rysunek z podobnym zestawem urządzeń.

Gdzie odczytać minimalny przepływ pompy ciepła?

Wymaganie sprawdza się w instrukcji dokładnego modelu i przewidzianych trybów. Ogrzewanie oraz odszranianie mogą stawiać konkretne wymagania, które trzeba spełnić. Nie dobiera się jednej wartości litrów na minutę dla wszystkich pomp ciepła.

Rozdziel przepływ nominalny użyty do określenia parametrów, minimalny wymagany i rzeczywisty odczyt w instalacji. To nie zawsze ta sama liczba. Wartość z obliczenia cieplnego również nie zastępuje wymagań producenta dotyczących pracy urządzenia.

Sprawdź jednostki. Odczyty mogą być podane w l/min, l/h lub m³/h. Jeden m³/h odpowiada około 16,7 l/min. Pomyłka przy porównaniu jednostek może stworzyć pozorny brak przepływu albo ukryć rzeczywiste ograniczenie.

Objętość i przepływ: dwa warunki, których nie wolno zamieniać

Objętość mówi, ile medium uczestniczy w układzie. Przepływ określa, ile medium przemieszcza się w jednostce czasu przez dany odcinek. Dużo wody pozostającej za zamkniętym zaworem nie zapewnia przepływu przez źródło.

Przykład hipotetyczny: instalacja zawiera duży zbiornik szeregowy, ale wszystkie dalsze drogi przez odbiorniki zostają zamknięte. Zwiększona objętość nie tworzy sama nowego połączenia zasilania z powrotem. Trzeba wskazać czynną drogę, którą medium może rzeczywiście krążyć.

Z kolei obejście może zapewniać drogę przepływu, ale nie dostarczać potrzebnego magazynu energii i odbioru ciepła. Układ może spełnić warunek hydrauliczny, a nadal wymagać oceny temperatur i regulacji. Nie należy sprowadzać obu zadań do jednej etykiety „bufor” lub „bypass”.

Pierwszy krok: zapisz alarm i warunki jego wystąpienia

Zanotuj dokładny kod, komunikat, godzinę oraz tryb pracy. Sprawdź, czy zdarzenie następuje po poleceniu zamknięcia stref, po rzeczywistym ruchu siłowników czy w innym momencie. Zawory nie zawsze zamykają się natychmiast po sygnale.

Dołącz przepływ przed zdarzeniem i w chwili zatrzymania, jeśli historia pozwala go odczytać. Zapisz zasilanie, powrót i stan pomp. Bez tych danych stwierdzenie „dzieje się po zamknięciu” pozostaje użyteczną obserwacją, lecz nie pełnym potwierdzeniem przyczyny.

Sterowniki i regulatory ogrzewania mogą udostępniać historię albo sygnały pomocne w ocenie. Ustal jednak, co pokazuje każde pole: żądanie, pozycję elementu czy stan pracy. Nie utożsamiaj ikonki zapotrzebowania z rzeczywistym przepływem wody.

Kolejność kontroli zaworów i odbiorników

Zacznij od rozpoznania aktywnych stref i położenia dostępnych zaworów. Ustal, które elementy zamykają część wspólną, a które pojedyncze pętle. Jeden zawór nadrzędny może odciąć drogę mimo kilku pozornie otwartych odbiorników za nim.

Sprawdź również armaturę przełączającą tryby, jeśli występuje. Nieprawidłowe położenie albo sekwencja może kierować medium w inną drogę niż oczekiwano. Ocenę trzeba odnosić do schematu i instrukcji, nie do samych oznaczeń kolorystycznych rur.

zawory regulacyjne i zawory równoważące wpływają na opory. Pozostawienie jednej strefy otwartej nie dowodzi, że jej przekrój i nastawy umożliwiają wymagany przepływ. Konieczny jest pomiar albo obliczenie właściwego punktu pracy, a nie liczenie otwartych pętli.

Filtry, powietrze i zanieczyszczenia: problem może się nakładać

Jeśli przepływ jest mały także przy otwartych odbiornikach, sprawdzenia wymagają inne ograniczenia. Zabrudzony filtr, zapowietrzenie i stan osprzętu mogą zmieniać opory. Zamknięcie stref bywa wtedy zdarzeniem, które ujawnia istniejący brak rezerwy hydraulicznej.

Separatory powietrza i zanieczyszczeń są częścią ochrony układu, ale nie potwierdzają jego czystości bez kontroli. Sposób obsługi filtrów i odpowietrzania powinien odpowiadać instrukcji oraz warunkom instalacji. Po wykonaniu czynności porównuje się parametry, aby ocenić rzeczywisty efekt.

Jeżeli problem pojawił się po modernizacji albo zmianie płynu, dodaj tę informację do zgłoszenia. Inna koncentracja glikolu, nowe przewody lub armatura mogą zmienić punkt pracy. Historia instalacji bywa równie przydatna jak pojedynczy aktualny odczyt.

Pompa obiegowa i czujnik: kiedy odczyt wymaga weryfikacji?

pompy obiegowe do CO sprawdza się dla wymaganego przepływu i oporów obiegu. Maksymalna wysokość podnoszenia nie jest wartością dostępną przy każdym przepływie. Znaczenie ma charakterystyka, sposób sterowania i faktyczny stan pracy w momencie zamykania stref.

Zmiana biegu na maksymalny nie jest uniwersalnym rozwiązaniem. Może zmienić pomiar i zachowanie armatury, ale nie tworzy drogi przez całkowicie zamknięty obieg. Najpierw ustal, czy ograniczenie wynika z braku otwartej trasy, dużych oporów, działania pompy czy wskazania czujnika.

Jeżeli odczyt wydaje się niezgodny z innymi obserwacjami, serwis może sprawdzić czujnik i jego warunki pracy. Nie należy uznać go za uszkodzony wyłącznie dlatego, że pojawia się alarm. Rzeczywisty brak przepływu i błędny pomiar wymagają innych czynności.

Bypass: droga przepływu nie jest odbiornikiem ciepła

Obejście może łączyć odpowiednie części układu, aby medium miało drogę po ograniczeniu odbiorników. Jego rodzaj, miejsce i nastawa muszą odpowiadać dopuszczonemu schematowi. Sam montaż dowolnego zaworu między zasilaniem a powrotem nie potwierdza osiągnięcia potrzebnych parametrów.

Bypass może kierować cieplejsze medium do powrotu i zmieniać przebieg temperatur. Jeśli większość odbiorników pozostaje zamknięta, trzeba ocenić bilans energii i sterowanie źródłem. Rozwiązanie problemu przepływu nie musi rozwiązać krótkich cykli.

Przykład hipotetyczny: po wykonaniu prawidłowo dobranego obejścia odczyt spełnia minimum, ale źródło szybko osiąga warunek zatrzymania. To nie dowodzi, że alarm należy zignorować ani że przepływ jest jedyną potrzebą. Należy oddzielnie sprawdzić odbiór i aktywną pojemność cieplną.

Bufor i sprzęgło: funkcja wynika z podłączenia

Zbiorniki buforowe włączone szeregowo mogą zwiększać objętość. Nie tworzą automatycznie niezależnego obiegu źródła przy zamknięciu wszystkich dalszych odbiorników. Wymagane jest sprawdzenie całej drogi przepływu, a nie tylko obecności zbiornika na zdjęciu kotłowni.

Sprzęgła hydrauliczne albo bufor w odpowiedniej konfiguracji mogą umożliwiać niezależne przepływy źródła i instalacji. Wtedy trzeba właściwie dobrać pompy, połączenia i sterowanie. Nie jest to fizyczne oddzielenie mediów, jeśli korzystają ze wspólnej przestrzeni wody.

Wybór należy rozpocząć od tego, który warunek nie jest spełniony. „Zamontować większy bufor” i „dołożyć bypass” to propozycje wymagające uzasadnienia. Zapytaj, gdzie popłynie medium po zamknięciu każdej strefy i jaki przepływ wtedy będzie osiągnięty.

Tabela diagnostyczna: objaw prowadzi do pomiaru

Poniższa kolejność pomaga uporządkować zgłoszenie. Czynności przy urządzeniach i zmiany regulacji wykonuje się według dokumentacji, a nie przez wyłączanie zabezpieczeń. Celem jest potwierdzenie przyczyny w rzeczywistym układzie.

Nie powtarzaj wielu prób bez zapisu warunków. Po jednej uzasadnionej zmianie porównaj odczyty dla tego samego stanu stref i trybu. Pozwala to zobaczyć efekt bez mylenia go ze zmianą obciążenia albo inną temperaturą zewnętrzną.

Co przekazać instalatorowi i jak ocenić poprawę?

Przygotuj model, kod alarmu, schemat, fotografie połączeń i historię wystąpień. Dodaj wymagania producenta, bieżące odczyty oraz stan stref. Jeśli nie ma schematu powykonawczego, warto go odtworzyć na podstawie rzeczywistych połączeń przed wyborem rozwiązania.

Odbiór poprawki powinien obejmować najbardziej wymagający przewidziany stan odbiorników, a nie tylko próbę przy wszystkich strefach otwartych. Sprawdza się przepływ i warunki pracy właściwego trybu. Weryfikacja odszraniania lub innych funkcji powinna odpowiadać instrukcji urządzenia.

Prawidłowy wynik to zgodna praca źródła i ogrzewania, nie samo zniknięcie komunikatu po resecie. Nie trzeba blokować działania termostatów na stałe bez projektu. Trzeba uzgodnić sterowanie pomieszczeniami z potrzebami hydraulicznymi źródła i potwierdzić rozwiązanie pomiarem.
