Wilo RAIN 1:

Wilo-RAIN1 to urządzenie do wykorzystania wody deszczowej umożliwiający oszczędność wody użytkowej podczas zaopatrzenia w wodę urządzeń takich jak np. spłuczki toaletowe czy systemy nawadniania ogrodu. Instalacja lub wymiana jest prostsza i szybsza dzięki zwartej, znormalizowanej konstrukcji zgodnej z normami EN 1717 i DIN 1989 oraz licznym opcjom podłączenia hydraulicznego. Ponadto komfortową i niezawodną obsługę zapewnia intuicyjny interfejs urządzenia sterującego w połączeniu z licznymi inteligentnymi funkcjami, takimi jak programy do samoczynnego zabezpieczenia.

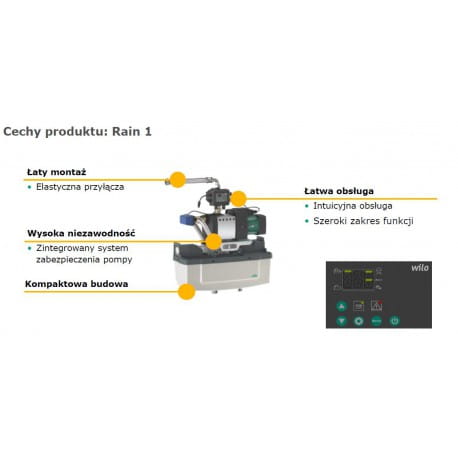

Szczegóły produktu:

Oszczędność wody użytkowej
Łatwa instalacja dzięki systemowi gotowemu do podłączenia i zwartej konstrukcji oraz różnym opcjom podłączenia hydraulicznego
Wygodna obsługa i proste ustawienia dzięki intuicyjnemu interfejsowi oraz wielu funkcjom
Wysoka niezawodność dzięki zintegrowanym programom samoczynnego zabezpieczenia
Zapewnienie higieny dzięki zabezpieczeniu przed przepływem zwrotnym i zbiornikowi wg norm DIN 1989 i EN 1717
Bezpośredni dostęp do elementów systemu ułatwia konserwację

Oznaczenie typu: Wilo-RAIN1-24 EM

RAIN:Urządzenie do wykorzystania wody deszczowej
1 Poziom produktów
2 Znamionowy przepływ obrotowy Q w [m³/h]
4 Liczba wirników
EM Jednofazowy

Zastosowanie:

System wykorzystania wody deszczowej jest zaprojektowany do zastosowań, niewymagających zaopatrzenia w wodę użytkową, takich jak

-Spłuczki toaletowe
-Pralki
-Nawadnianie ogrodu

Dane techniczne:

-Przyłącze sieciowe: 1~230 V, 50 Hz.
-Kabel napięcia zasilania: długość 1,5 m
-Stopień ochrony: IPX4
Silnik ze zintegrowaną termiczną sondą do zabezpieczenia silnika
-Max. ciśnienie robocze: 8 bar
-Ciśnienie załączenia: 1,5 bar
-Max. wysokość zasysania: 8 m
-Maks. temperatura medium: +5°C do +30°C
-Temperatura otoczenia: +5°C do +40˚C
-Zbiornik o pojemności 11 litrów

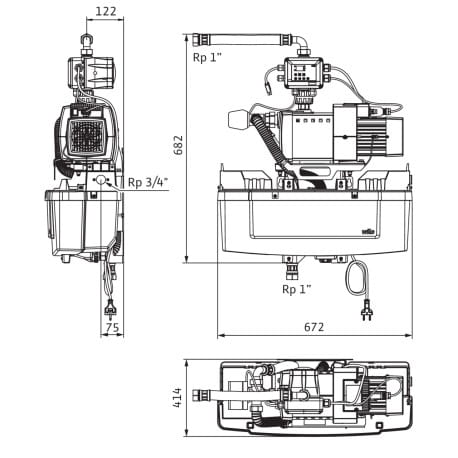

-Średnice nominalne przyłączy:
-Przyłącze tłoczne Rp 1" nakrętka złączkowa z gwintem
-Przyłącze ssące Rp 1" nakrętka złączkowa z gwintem
-Przyłącze do miejskiej sieci zaopatrzenia w wodę przy zaworze pływakowym R ¾" (gwint zewnętrzny)

Wyposażenie/funkcje produktu:

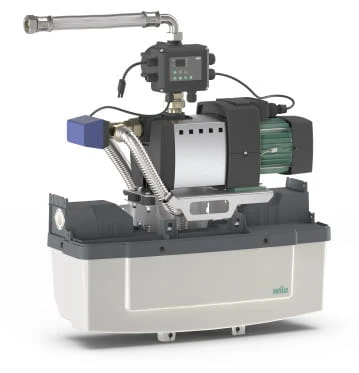

Gotowy do podłączenia moduł o zwartej konstrukcji złożony z następujących elementów:
Samozasysająca pompa wirowa HiMulti 3 P, zamontowana na ramie głównej z amortyzatorem drgań
Zbiornik 11 l do uzupełniania świeżą wodą z zaworem pływakowym
Zawór 3-drogowy
przyłącze po stronie tłocznej, wąż Rp 1"
Przyłącze po stronie ssawnej, wąż Rp 1"
Przyłącze do miejskiej sieci zaopatrzenia w wodę R ¾"
Kabel przyłącza sieciowego o długości 1,5 m i wtyczka
Wyłącznik pływakowy z przewodem o długości 20 m do kontroli poziomu deszczówki w zbiorniku
Styk bezpotencjałowy dostępny dla opcjonalnego zewnętrznego alarmu lub sygnalizacji awarii
Elektroniczne urządzenie sterujące ze zintegrowanym wykrywaniem przepływu zerowego i analogowym czujnikiem ciśnienia po stronie tłocznej
Obsługa / wskazania:
Interfejs użytkownika z przyciskami, 7-segmentowy wyświetlacz i diody LED
Wskazanie ciągłe poziomu napełnienia cysterny, ciśnienia w systemie po stronie tłocznej, stanu pracy interfejsu sterującego
Sterowanie:

W pełni automatyczna regulacja następujących elementów:

Samozasysająca pompa wirowa HiMulti 3 P
Ustawiane ciśnienie załączenia
Tryby pracy urządzenia (ręczne lub automatyczne)
Zawór 3-drogowy przełączania między pracą dla deszczówki i miejskiej sieci zaopatrzenia w wodę
Kontrola poziomu napełnienia cysterny
Zabezpieczenie przed suchobiegiem pompy
Wsparcie samozasysania
Automatyczna wymiana wody w zbiorniku
Sygnalizacja pracy i awarii
Opcjonalny zewnętrzny alarm lub sygnalizacja awarii
Opcjonalna pompa zatapialna (pompa do cystern)

Kontrola:

Poziom napełnienia zbiornika deszczówką za pomocą przełącznika przepływu obrotów
Aktualne ciśnienie zasilania
Zabezpieczenie przed suchobiegiem pompy
Kontrola ciągłości przewodów czujników
Zabezpieczenie napięcia zasilania pompy za pomocą bezpiecznika

Interfejsy:

Przekaźnik dla opcjonalnej pompy zatapialnej
Dostępny styk bezpotencjałowy dla zewnętrznego alarmu lub sygnalizacji awarii do BMS
