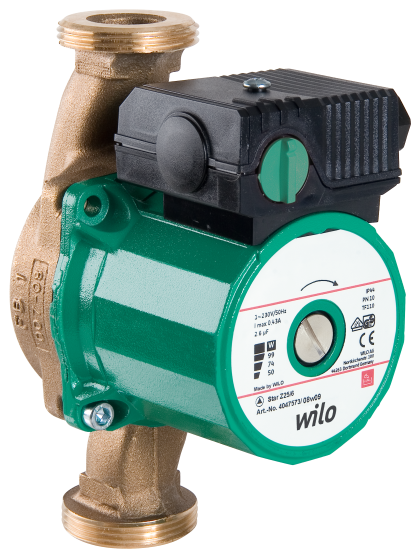

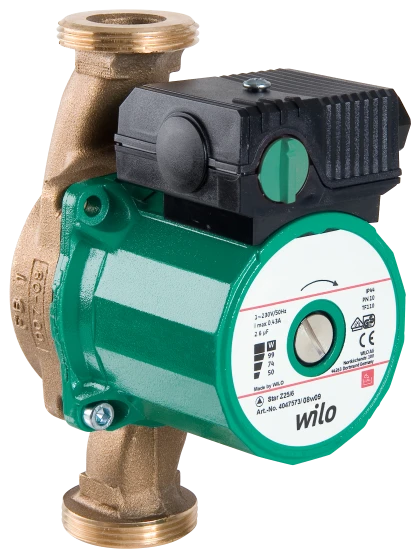

Pompa cyrkulacyjna WILO STAR-Z 25/6 230V 1" korpus 180mm 4047573

Pompa cyrkulacyjna WILO STAR-Z 25/6 230V 1" 4047573

Bezdławnicowa pompa cyrkulacyjna z przyłączem gwintowanym

Zastosowanie:

Instalacje cyrkulacyjne wody użytkowej do zastosowań przemysłowych i w technice budynków.

Pompa cyrkulacyjna nadaje się wyłącznie dla wody pitnej.

Oznaczenie typu:

Przykład: Wilo-Star-Z 20/1Wilo-Star-Z 15 TT
Star Pompa standardowa
Z Pompa cyrkulacyjna
20/ Średnica nominalna przyłącza
1 Nominalna wysokość podnoszenia [m]
TT Ze zintegrowanym przełącznikiem czasowym i sterowaniem temperaturą (tylko Z 15 TT)
EM Silnik prądu zmiennego (1~)
DM Silnik indukcyjny trójfazowy (3~)
-3 3 stopnie prędkości obrotowej

Cechy szczególne/zalety produktu:

Pompy z silnikiem na prąd jednofazowy i szybkozłączem elektrycznym
Wszystkie części z tworzyw sztucznych mające kontakt z medium odpowiadają zaleceniom KTW
Izolacja termiczna jako seryjne wyposażenie pomp Star-Z 15 TT
Pompy Star-Z 15 TT wyposażone są w zegar sterujący i termostat, wyświetlacz ciekłokrystaliczny komunikujący się za pomocą symboli, „technikę czerwonego pokrętła” oraz układ automatycznego wykrywania dezynfekcji termicznej zbiornika ciepłej wody użytkowej, a także kulowy zawór odcinający po stronie ssawnej i zawór zwrotny po stronie tłocznej

Dane techniczne:

Stała prędkość obrotowa lub w pompach Star-Z...-3 trzy stopnie prędkości obrotowej do wyboru
Temperatura przetłaczanego medium:
Woda użytkowa do 3,21 mmol/l (18 °dH): max. +65°C, w pracy krótkotrwałej (2 h) do +70°C
Napięcie zasilania 1~230 V, 50 Hz lub przy Star-Z 25/2 DM 3~400 V, 50 Hz
Stopień ochrony IP 44 (IP 42 w przypadku Star-Z 15 TT)
Średnica nominalna Rp 1, Rp 1
Max. ciśnienie robocze 10 bar

Wyposażenie/funkcja:

Rodzaje pracy
Przełączanie stopni prędkości obrotowej (tylko Star-Z...-3)

Funkcje ustawiane za pomocą pokrętła
Ustawienie stopni prędkości obrotowej (1 stopień prędkości obrotowej, 3 stopnie prędkości obrotowej w pompach Star-Z...-3)

Funkcje automatyczne
Funkcja przełączania czasowego do programowania 3 czasów włączania lub wyłączania (tylko Z 15 TT)
Sterowanie temperaturą w celu utrzymania stałej różnicy temperatury powrotu w systemach cyrkulacji wody użytkowej (tylko Z 15 TT)
Procedura dezynfekcji termicznej (wykrywanie i wspomaganie dezynfekcji termicznej zbiornika wody użytkowej) (tylko Z 15 TT)
Zabezpieczenie przed blokadą (tylko Z 15 TT)

Funkcje sygnalizacji i wskazań
Wyświetlacz LCD do wskazywania danych pompy oraz kodów błędów (tylko Z 15 TT)

Wyposażenie:

Odlew pod klucz na korpusie pompy (tylko Star-Z 25)
Możliwość doprowadzenia przewodu zasilającego z obu stron (tylko Star-Z 20, Star-Z 25)
Szybkozłącze z zaciskami sprężynowymi
Silnik odporny na prąd przy zablokowaniu
Zintegrowany zawór zwrotny po stronie tłocznej (tylko Star-Z 15 TT)
Zintegrowany kulowy zawór odcinający po stronie ssawnej (tylko Star-Z 15 TT)
Przełącznik czasowy (tylko Z 15 TT)

Materiały:

Korpus pompy:
Mosiądz: Star-Z 15
Brąz: Star-Z 20, Star-Z 25
Wirnik: Tworzywo sztuczne
Wał:
Stal nierdzewna: Star-Z 15
Ceramika proszków: Star-Z 20, Star-Z 25
Łożysko: Węgiel spiekany, impregnowany żywicą

Zakres dostawy:

Pompa
Uszczelki w przypadku przyłącza gwintowanego
Instrukcja montażu i obsługi
izolacja termiczna (tylko Star-Z 15 TT)

Wyposażenie dodatkowe:

Złączki gwintowane
Elementy wyrównawcze
Pokrywy izolacji termicznej do Star-Z 20, 25
Specjalne wkładki z mosiądzu w pompach z przyłączem gwintowanym:
Połączenie lutowane gwintu zewnętrznego/wewnętrznego
Wtykowy moduł sterowania czasowego Wilo-S1R-h do pomp Star-Z 20/1, 25/2 EM (wersja na prąd zmienny)
Sterownik czasowy Wilo-SK 601N w połączeniu z Wilo-SK 602N (jako stycznik) do Star-Z 25/2 DM (wersja na prąd trójfazowy)
Sterownik czasowy Wilo-SK 601N do zależnego od czasu włączania i wyłączania, przeznaczony do Star-Z 20, 25
