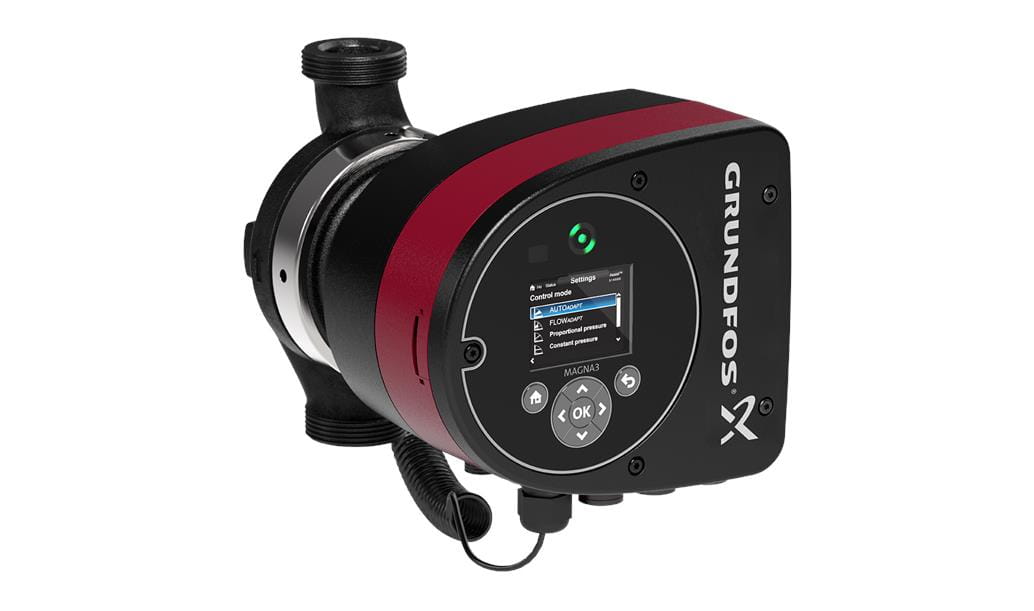

Pompa obiegowa GRUNDFOS MAGNA 3 32-100, korpus 180mm 97924257

Pompa obiegowa GRUNDFOS MAGNA 3 32-100, korpus 180mm 97924257

GRUNDFOS MAGNA 3 to bezdławnicowa pompa obiegowa z mokrym wirnikiem silnika, uszczelniona tylko dwoma uszczelkami spoczynkowymi. Pompa i silnik stanowią optymalnie dopasowaną jednostkę.

Łożyska pompy są smarowane tłoczoną cieczą. Innowacyjny zacisk z tylko jedną śrubą umożliwia zmianę położenia głowicy pompy. Pompa jest praktycznie bezobsługowa i charakteryzuje się bardzo niskimi całkowitymi kosztami użytkowania.

Opis pompy:
- sterownik zintegrowany w skrzynce sterowniczej
- panel sterujący z wyświetlaczem TFT
- skrzynka sterownicza przystosowana do opcjonalnych modułów CIM
- wbudowany przetwornik różnicy ciśnień i temperatury
- korpus pompy z żeliwa szarego (zależnie od modelu)
- koszulka rotora wykonana z kompozytu wzmocnionego włóknem węglowym
- tarcza łożyskowa i okładzina rotora wykonane ze stali nierdzewnej
- obudowa statora wykonana ze stopu aluminium
- elektronika chłodzona powietrzem
- MAGNA 3 jest pompą 1-fazową.

Cechy charakterystyczne
- AUTOADAPT
- FLOWADAPT i FLOWLIMIT ( eliminują konieczność stosowania zaworów dławiących).
- regulacja proporcjonalnociśnieniowa
- regulacja stałociśnieniowa
- charakterystyka stała
- Stała temperatura
- Stała różnica temperatur ( wymagany dodatkowy czujnik)
- charakterystyka maks. lub. min.
- automatyczna redukcja nocna
- silnik nie wymaga żadnego zewnętrznego zabezpieczenia
- okładziny izolacyjne dostarczane z pompami pojedynczymi dla instalacji grzewczych.
- szeroki zakres temperatury w sytuacji gdzie temperatury cieczy i otoczenia są zależne od siebie.

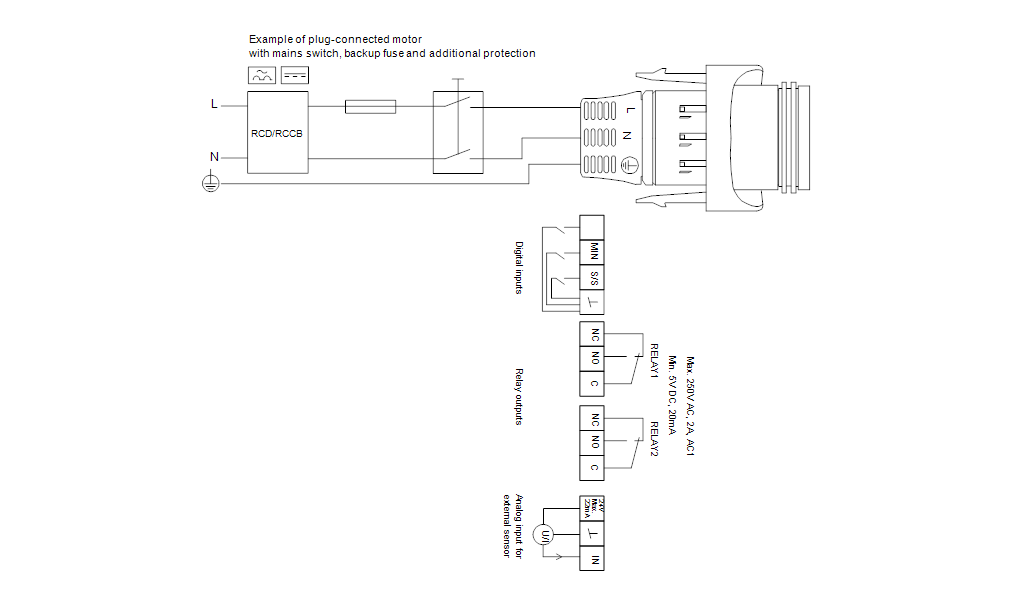

- Komunikacja Możliwa jest komunikacja z pompami MAGNA 3 poprzez:
- bezprzewodowy interfejs Grundfos GO
- moduły CIM (komunikacja fieldbus)
- wejścia cyfrowe
- wyjścia przekaźnika
- wejścia analogowe (licznik energii cieplnej)
- Silnik i sterownik elektroniczny Pompy GRUNDFOS MAGNA3 posiadają synchroniczny silnik 4-biegunowy z magnesami trwałymi (silnik PM). Silnik charakteryzuje się wyższą sprawnością od konwencjonalnych klatkowych silników asynchronicznych. Prędkość obrotowa pompy jest regulowana przez zintegrowaną przetwornicę częstotliwości. Przetwornik różnicy ciśnień i temperatury jest zintegrowany z pompą.

Ciecz:
Czynnik tloczony: Woda
Zakres temperatury cieczy: -10 .. 110 °C
Temperatura cieczy podczas pracy: 60 °C
Gęstość: 983.2 kg/m3

Techniczne:

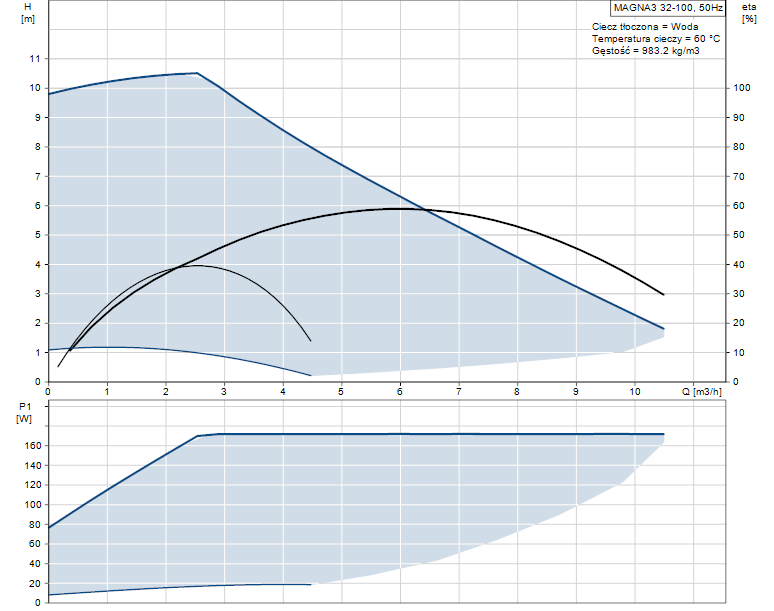

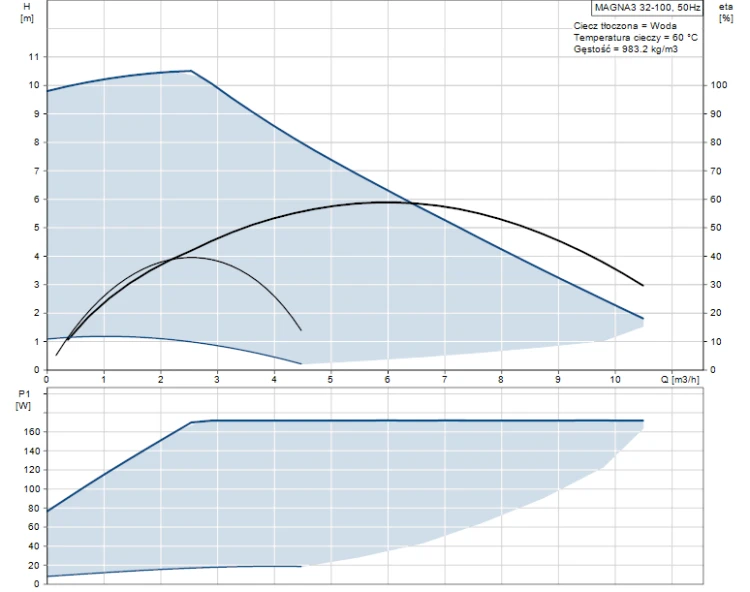

Wydajność nominalna: 5.65 m3/h
Nominalna wysokość podnoszenia: 6.777 m
Klasa TF: 110
Dopuszczenia na tabliczce znamionowej: CE,VDE,EAC,CN ROHS,WEEE

Materiały:
Korpus pompy: Żeliwo szare
EN-GJL-200
ASTM A48-200B
Wirnik: PES 30%GF

Instalacja:
Zakres temperatury otoczenia: 0 .. 40 °C
Maksymalne ciśnienie pracy: 10 bar
Przyłącze rurowe: G 2"
Ciśnienie: PN10

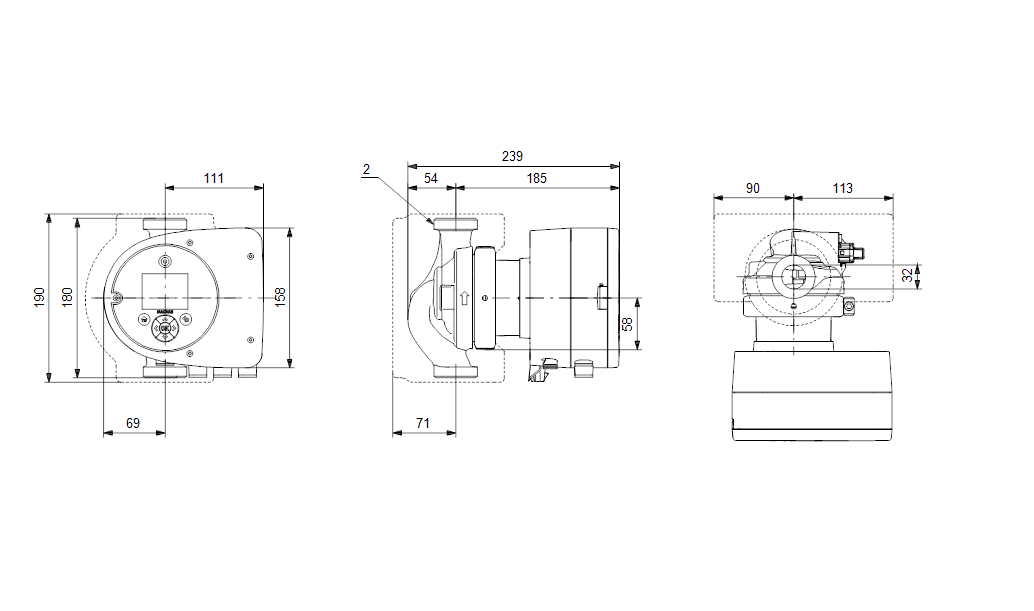

Długość montażowa: 180 mm

Dane elektryczne:
Moc wejściowa-P1: 9 .. 171 W
Częstotliwość podstawowa: 50 / 60 Hz
Napięcie nominalne: 1 x 230 V
Max. zużycie prądu: 0.09 .. 1.47 A
Rodzaj ochrony (IEC 34-5): X4D
Klasa izolacji (IEC 85): F

Inne:
Energia (EEI): 0.18
Masa netto: 4.81 kg
Masa: 5.27 kg

Pompy GRUNDFOS MAGNA3 to rozbudowany typoszereg średnich i dużych pomp obiegowych i cyrkulacyjnych wyposażonych w urządzenia do komunikacji i silniki z elektroniczną regulacją prędkości obrotowej, o budowie opartej na magnesach trwałych i kompaktowej konstrukcji stojana.

MAGNA3 to innowacyjny składnik rodziny obiegowych i cyrkulacyjnych pomp wysokiej jakości firmy Grundfos.

Stosując pompy MAGNA3, możesz przestać myśleć o skomplikowanych ustawieniach pomp. Po prostu zamontuj pompę MAGNA3 i pozostaw ją na nastawie fabrycznej - AUTOADAPT.

Pompa Grundfos MAGNA3 będzie automatycznie analizowała stan instalacji grzewczej, znajdowała optymalne ustawienie i dostosowywała w sposób ciągły swoje parametry pracy do zmian zapotrzebowania. W rezultacie dostajemy optymalny komfort przy minimalnym zużyciu energii. Poza tym pompy MAGNA3 są nadzwyczaj elastyczne i niezawodne, i odznaczają się niskim poziomem hałasu, długim okresem eksploatacji i brakiem wymagań konserwacyjnych. Są one wyposażone w układy komunikacji w podczerwieni i mogą być sterowane i monitorowane z zewnątrz poprzez moduły rozszerzające.

Zastosowania
Pompy GRUNDFOS MAGNA3 przeznaczone są do wymuszania obiegu cieczy w instalacjach grzewczych w blokach mieszkalnych, szkołach, szpitalach, hotelach, zakładach przemysłowych, itp.

Pompy te, w wersji z korpusem ze stali nierdzewnej, mogą być również stosowane w domowych instalacjach c.w.u. oraz w instalacji klimatyzacji.

Pompy GRUNDFOS MAGNA3 można stosować w:

- Instalacjach ze stałym lub zmiennym przepływem, gdzie potrzebna jest optymalizacja punktu pracy pompy
- Instalacjach ze zmienną temperaturą w rurze dolotowej
- Instalacjach, gdzie wymagana jest nocna redukcja nastawienia

Korzyści z zastosowania pompy Grundfos Magna 3
- Niski poziom hałasu
- Niskie zużycie energii - wszystkie pompy MAGNA należą do klasy energetycznej „A”
- Możliwość zdalnego sterowania i monitorowania poprzez moduły rozszerzające.

Wszystkie pompy GRUNDFOS MAGNA3 są objęte 2 letnią gwarancją producenta.

Producent oferuje możliwość odpłatnego przedłużenia gwarancji.
