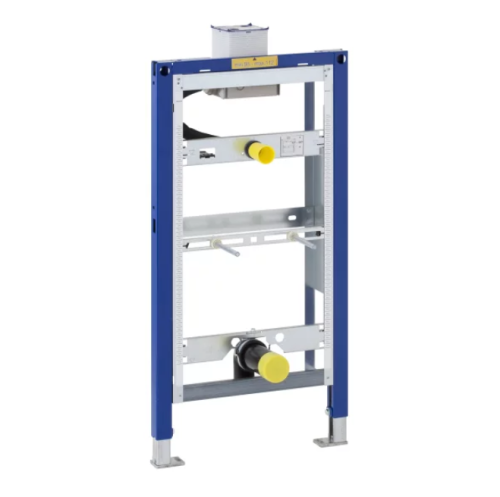

Stelaż podtynkowy GEBERIT DUOFIX do pisuaru H=98cm, uruchamiany od góry, uniwersalny 111.617.00.1

Stelaż podtynkowy GEBERIT DUOFIX do pisuaru H=98cm, uruchamiany od góry, uniwersalny 111.617.00.1

Element montażowy Geberit Duofix do pisuaru, 98 cm, uniwersalny, do uruchamiania od góry

Informacje dodatkowe

Dla pisuarów z głowicą tryskaczową niezbędny jest dodatkowo trawers dopływu Geberit (nr art. 242.042.00.1)

Dane techniczne

Ciśnienie 100-800 kPa
Maksymalne ciśnienie próbne wody 1600 kPa
Maksymalne ciśnienie próbne powietrza / gazu obojętnego 300 kPa
Maksymalna temperatura wody 30 °C
Przepływ przy 1 bar bez ogranicznika przepływu 0.3 l/s
Przepływ przy 1 bar z ogranicznikiem przepływu 0.24 l/s

Przeznaczenie

Do zabudowy lekkiej
Do montażu w ściankach instalacyjnych o częściowej wysokości pomieszczenia
Do montażu w ściankach systemowych Geberit Duofix nie na pełną wysokość pomieszczenia
Do montażu pisuarów
Do montażu pneumatycznych zaworów spłukujących Geberit do pisuaru (produkowanych od 2009 roku)
Do wysokości warstw podłogi 0–20 cm

Właściwości

Rama samonośna malowana proszkowo
Rama z nawierconym otworem ø 9 mm do zamocowania w konstrukcji drewnianej
Wsporniki pod nogi montażowe ocynkowane
Wsporniki pod nogi montażowe o regulowanym położeniu w zakresie 0–20 cm
Wsporniki pod nogi montażowe z funkcją samohamowania
Stopy obracalne
Głębokość stóp odpowiednia do montażu w profilach U UW 50 i UW 75 oraz szynach systemowych Geberit Duofix
Uniwersalna skrzynka montażowa do zaworów spłukujących Geberit do pisuaru
Przyłącze wody z prawej strony na uniwersalnej skrzynce montażowej
Przyłącze wody typu MasterFix i MeplaFix
Kolanko przyłączeniowe montowane bez użycia narzędzi
Zawór odcinający z dławikiem, wstępnie zamontowany
Wstępnie zamontowana rura do przepłukania instalacji
Obudowa ochronna otworu rewizyjnego 10,5 x 10,5 cm z możliwością skrócenia bez użycia narzędzi
Wyginany wąż spłukujący
Wąż spłukujący z przewodem do zapobiegania stagnacji wody
Mocowanie dopływu ø 32 mm o regulowanej wysokości
Mocowanie kolana odpływowego o regulowanej wysokości i izolowane akustycznie
Mocowania pisuarów M8, o regulowanej szerokości i wysokości
Trawersy z oznaczonym środkiem, o regulowanym położeniu bez użycia narzędzi

Zakres dostawy

Przyłącze wody R 1/2"
Obudowa ochronna otworu rewizyjnego, z zaślepką
Króciec dopływowy ø 32 mm do pisuaru, z uszczelką do pisuaru
Zaślepka ochronna
Kolano odpływowe z PE-HD, ø 63 / 50 mm
Zaślepka ochronna
Uszczelka ø 57 / 50 mm
Syfon pisuarowy ø 50 mm, z uszczelką do pisuaru
2 pręty gwintowane M8
Materiał mocujący
