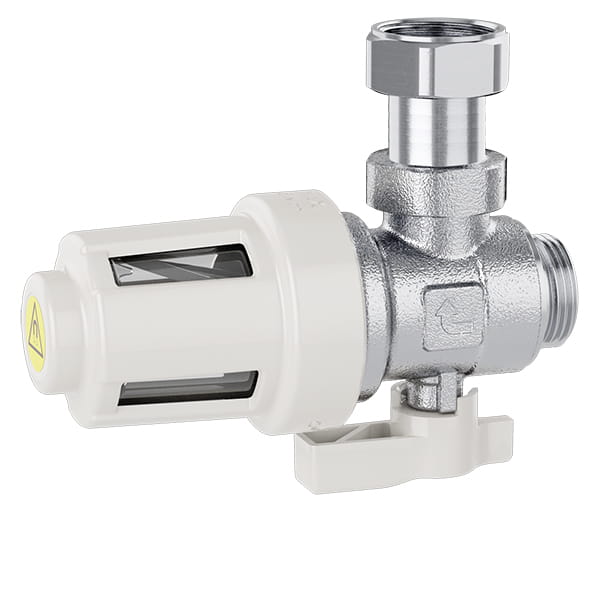

Urządzenie filtrujące z magnesem CALEFFI XS 3/4" 545900

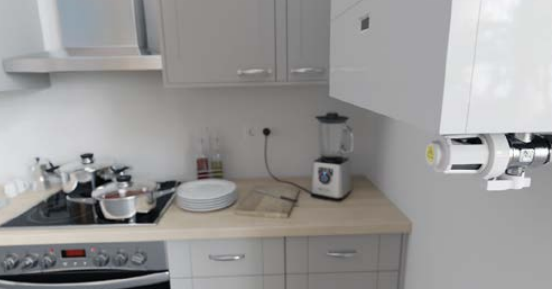

Caleffi XS® - Urządzenie filtrujące z magnesem do montażu pod kotłem

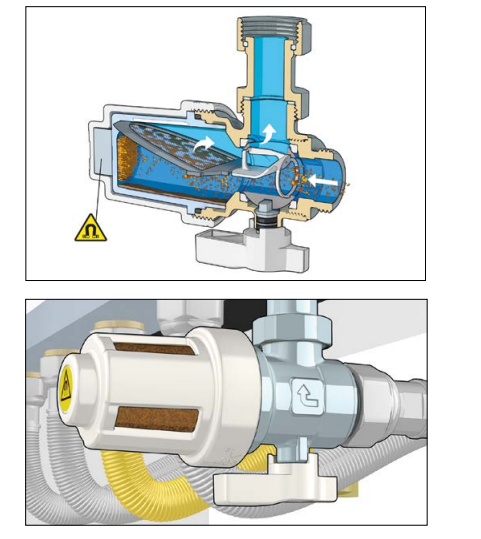

Caleffi XS® urządzenie filtrujące z magnesem dzięki zastosowaniu wkładu filtracyjnego, magnesu neodymowego oraz komory gromadzenia w sposób mechaniczny oddziela zanieczyszczenia znajdujące się w wodzie instalacyjnej. Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej. Niewielkie wymiary urządzenia pozwalają na zastosowanie go dla zabezpieczenia każdego rodzaju kotła. Zasada działania urządzenia z wkładem magnetycznym opiera się na: mechanicznej filtracji dzięki zastosowaniu specjalnego wkładu filtracyjnego, oddzieleniu cząstek ferromagnetycznych dzięki zastosowaniu magnesu neodymowego, separacji większych zanieczyszczeń dzięki zastosowaniu komory o dużej pojemności. Dzięki specjalnej konstrukcji wewnętrznej zanieczyszczenia są wytrącane z wody i gromadzone w komorze. Magnes umieszczony na drodze przepływającej wody skutecznie oddziela cząstki ferromagnetyczne. Element filtrujący o średnicy oczka siatki 800 μm zatrzymuje pozostałe zanieczyszczenia.

Cechy produktu:

Korpus z mosiądzu, chromowany
Przyłącza: 3/4" GZ x 3/4" GW
Maksymalne ciśnienie pracy: 3 bar
Zakres temperatury: 0÷90 °C

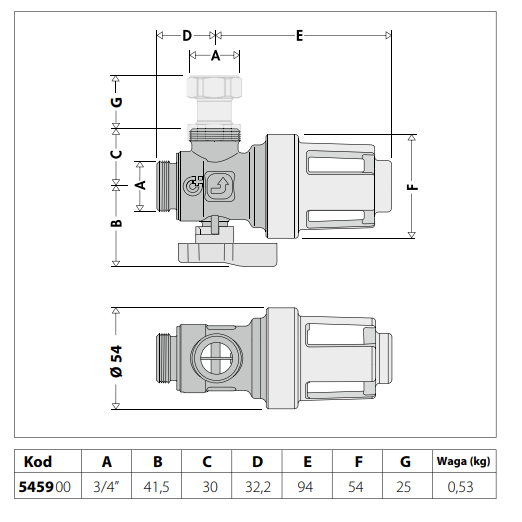

średnica DN 20 (3/4”)
Korpus: mosiądz EN 12165 CW617N, chromowany
Złączka: mosiądz EN 12165 CW617N, chromowany
Uszczelnienia hydrauliczne: EPDM
Obudowa części filtracyjnej: PA 12
Pokrywa: PA6G30
Wkład filtracyjny: stal nierdzewna EN 10088-2 (AISI 304)
Kula: mosiądz EN 12165 CW617N, chromowana
Dźwignia zaworu kulowego: PA66G30
Medium: woda, nietoksyczne roztwory glikolu
Maksymalne stężenie glikolu: 30 %
Maksymalne ciśnienie pracy: 3 bar
Zakres temperatury pracy: 0÷90 °C
Średnica oczka siatki wkładu filtrującego: 800 μm
Indukcja magnetyczna: 0,475 T
Kv: 3,55 m3/h
Przyłącza strona kotła: 3/4” GZ (ISO 228-1)
Przyłącza strona instalacji: 3/4” GZ (ISO 228-1)
Przyłącza złączka z ruchomą nakrętką(w zestawie) 3/4” GW (ISO 228-1) - 3/4” GW (ISO 228-1)
